Thông tin chi tiết sản phẩm:
|
| Người mẫu: | VE9 | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Đăng kí: | Hệ thống theo dõi nhiệt năng lượng mặt trời | Nguồn gốc: | Thường Châu, Trung Quốc |
| Kết cấu: | Bánh răng giun xoắn | Giấy chứng nhận: | ISO9001, CE |
| cài đặt: | Đã cài đặt theo chiều dọc | Phản ứng dữ dội: | ＜ 0,1 ° |
| Làm nổi bật: | Hộp số Worm nhỏ gọn Ổ quay,Bộ truyền động hộp số 60 KN Worm,Hệ thống theo dõi nhiệt năng lượng mặt trời Ổ quay |
||

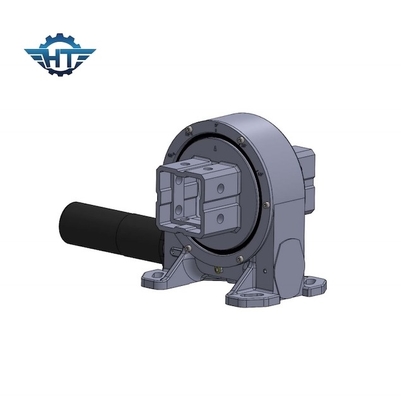

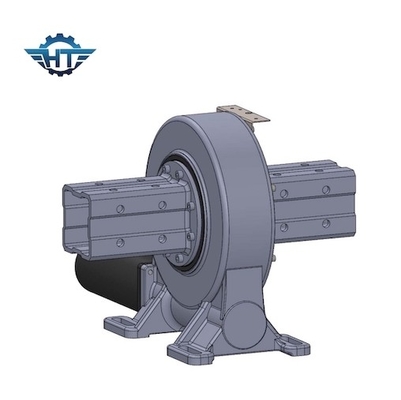

VE9 Hộp số Worm nhỏ gọn Truyền động quay cho hệ thống theo dõi nhiệt năng lượng mặt trời PV, CPV, CSP
Mô tả ổ Worm Gear Slewing Drive
Chức năng: Bộ truyền động thanh trượt hoạt động với công nghệ con sâu tiêu chuẩn, trong đó con sâu trên trục ngang đóng vai trò truyền động cho bánh răng, nói chung, trục được dẫn động bằng động cơ bánh răng điện.
Tỷ số truyền: Chuyển động quay của con sâu nằm ngang làm quay một bánh răng một góc vuông góc với trục vít me.Sự kết hợp này làm giảm tốc độ của bộ phận dẫn động và cũng nhân mô-men xoắn của nó;tăng tỷ lệ thuận khi tốc độ giảm. Tỷ số tốc độ của trục phụ thuộc vào mối quan hệ của số lượng ren trên trục sâu với số răng trong bánh răng sâu hoặc bánh răng.
Các thông số của VE Slewing Drives
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Các thông số kỹ thuật của VE9 Slewing Drive
| Người mẫu | VE9 | Nguồn gốc | Thường Châu, Trung Quốc |
| Nhãn hiệu | HANGTUO | Loại hình | Vỏ kín, IP66 |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 7320 Nm |
| Mô-men xoắn nghiêng | 16,3 K Nm | Giữ mô-men xoắn | 55 K Nm |
| Xếp hạng trục tĩnh | 60 KN | Xếp hạng xuyên tâm tĩnh | 130 KN |
| Xếp hạng trục động | 30 KN | Xếp hạng xuyên tâm động | 65 KN |
| Tỉ số truyền | 61: 1 | Hiệu quả | 40% |
Các ứng dụng
Các ứng dụng truyền động quay vòng bao gồm thiết bị theo dõi năng lượng mặt trời, CSP, CPV, tuabin gió, đĩa vệ tinh và radar, cần trục xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, bộ xử lý lốp, máy đào và thang máy ô tô, v.v.
