Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | VE7 " |
|---|---|---|---|
| Tỉ số truyền: | 51: 1 | Màu tiêu chuẩn: | RAL 9006 |
| Mô-men xoắn đầu ra bình thường: | 5100 Nm | Giữ mô-men xoắn: | 39 kNm |
| Mô-men xoắn nghiêng: | 5 kNm | momen xoắn cực đại: | 7650 Nm |
| Làm nổi bật: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

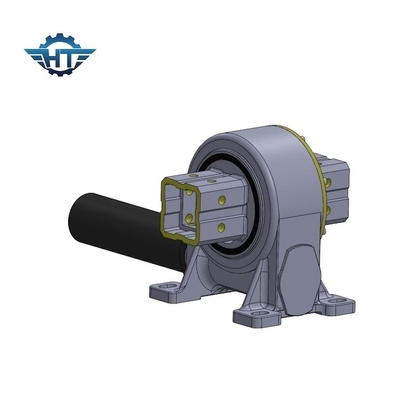

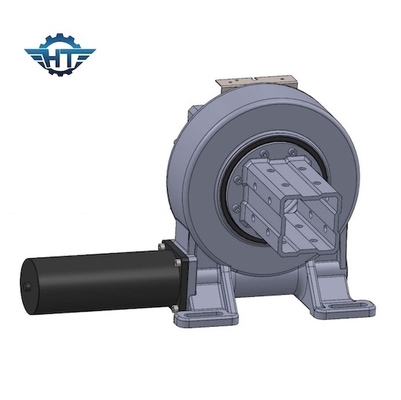

Mô-men xoắn cao VE7 Truyền động quay năng lượng mặt trời một trục thẳng đứng cho hệ thống theo dõi nghiêng
Mô tả ổ đĩa quay bằng năng lượng mặt trời ingle Axis
Trục quay của khung theo dõi trục đơn xiên được lắp đặt ở góc nghiêng so với mặt phẳng nằm ngang và nó quay quanh trục một chiều.Hướng của trục quay là bắc nam sao cho bề mặt nhận ánh sáng của môđun quang điện càng vuông góc với góc tới của ánh sáng mặt trời theo phương một chiều càng tốt.
Các thông số của VE Slewing Drives
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Thuận lợi
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Phạm vi xoay 360 độ
3. Bao bọc ổ sâu bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải cao
5. Chức năng tự khóa
Đặc trưng
1. Sản lượng mô-men xoắn cao trong điều kiện tốc độ thấp, có thể truyền lực dọc trục toàn diện, lực hướng tâm và mômen lật
2. Bánh răng xoắn và chế độ truyền động con sâu.Nền kinh tế tốt, tính linh hoạt mạnh mẽ trong kích thước trục
3. Sâu đồng hồ cát phong bì, tiếp xúc nhiều răng, chịu lực tốt
4. Tỷ lệ mật độ hiệu suất cao
5. Hiệu suất tự khóa hoặc thêm phanh đầu vào
6. Tỷ lệ không gian nhỏ, lắp đặt và tháo rời thuận tiện
7. Hình thức đầu ra đa dạng
8. Điều chỉnh trước giá trị khe hở và cài đặt trực tiếp trên máy
9. IP66
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
