Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | VE7 " |
|---|---|---|---|
| Tỉ số truyền: | 51: 1 | Màu sắc: | như yêu cầu |
| Đăng kí: | Hệ thống theo dõi năng lượng mặt trời | Người lái xe: | Động cơ 12 / 24VDC |
| trang web cài đặt: | cánh đồng mở | Tính năng: | Sống thọ |
| Làm nổi bật: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |
||

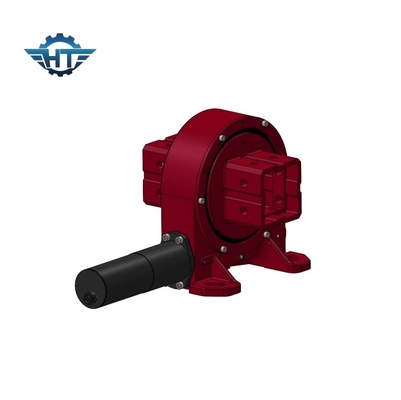

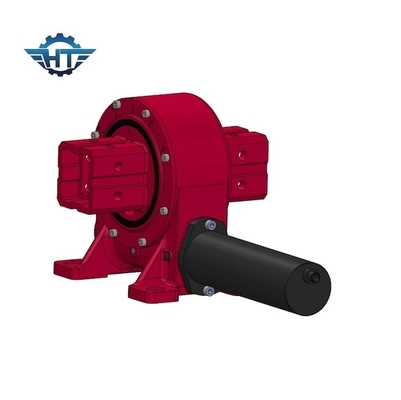

Envelope Worm Gear VE7 Động cơ 24vdc Truyền động quay ngang cho hệ thống theo dõi năng lượng mặt trời
Mô tả Worm Gear VE7 Slew Drive
Hệ thống theo dõi năng lượng mặt trời được áp dụng cho hệ thống theo dõi năng lượng mặt trời luôn giữ góc tốt nhất của ánh sáng mặt trời tại mọi thời điểm.So với các trạm điện cố định, theo dõi trục đơn phẳng có thể tăng sản lượng điện hàng năm từ 10 ~ 30% (tùy thuộc vào sự thay đổi vĩ độ);trục đơn nghiêng có thể tăng hơn 30%;theo dõi trục kép có thể tăng khoảng 40 ~ 50%.
Các thông số của VE Slewing Drives
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Đặc trưng
1 Sử dụng thiết kế lỗ mù và cấu trúc bịt kín dầu khung xương, hiệu suất làm kín đáng tin cậy, con dấu có thể tránh ánh nắng trực tiếp, ngăn bụi và nước hiệu quả, và cấp độ bảo vệ có thể đạt tới IP65.Nó phù hợp để sử dụng ngoài trời và có thể được đầu ra với mặt bích đơn hoặc đôi.
2 Sâu đồng hồ cát bọc đôi, tiếp xúc nhiều răng, truyền mô-men xoắn lớn hơn, có thể chịu lực dọc trục, lực hướng tâm và mô-men nghiêng lớn hơn
3 Thiết kế sản phẩm áp dụng kích thước phổ biến trong và ngoài nước, thuận tiện cho việc thay thế sau này
4 Cấu trúc hỗ trợ mương kép, độ cứng vững chắc, có thể chịu được lực hướng tâm tải trọng lớn và mômen lật ngược, đặc biệt thích hợp cho quang điện trục kép điều khiển độc lập, góc phương vị khung tập trung và các điều kiện làm việc khác
5 Mặt bích đầu ra đồng trục hai mặt, cấu trúc đối xứng, khả năng chịu lỗi lắp ráp cao, kích thước trục nhỏ, tiết kiệm không gian, cấu trúc trục đầu ra rỗng, thuận tiện cho việc đi dây và bố trí cấu trúc
6 Vòng đệm khung xương kép nhập khẩu để ngăn ngừa ô nhiễm tại chỗ
Đăng kí
Được sử dụng để quay theo vị trí bước của hệ thống phát điện quang điện như trục đơn phẳng, phát điện máng, phát điện tập trung, v.v.Hệ thống theo dõi trục đơn phẳng là một dạng khung theo dõi được sắp xếp theo hướng bắc nam và đông tây.Theo thuật toán thiên văn, động cơ điều khiển giá đỡ để làm cho các tấm pin mặt trời theo dõi phương vị của mặt trời, tăng ánh sáng mặt trời trực tiếp trên bề mặt của mô-đun quang điện và tăng sản lượng điện.
