Thông tin chi tiết sản phẩm:
|
| Gõ phím: | Lái xe trượt tuyết | Vật chất: | QT |
|---|---|---|---|
| Ứng dụng: | Hệ thống điện mặt trời | Sự bảo đảm: | 10 năm |
| Màu sắc: | Khách hàng yêu cầu | Kích thước: | 6 inch |
| Động cơ: | 24V | tính năng: | Sống thọ |
| Làm nổi bật: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |
||

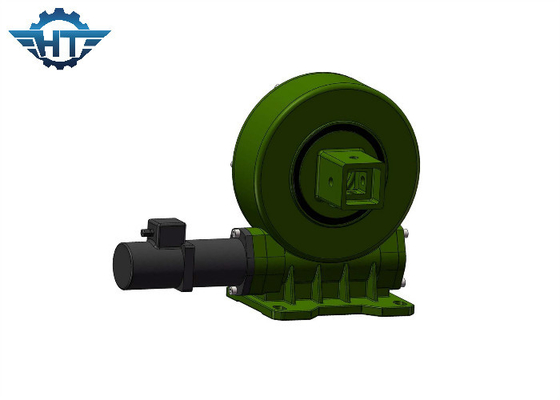

VE6 Envelope Worm Gear Slewing Drive cho hệ thống theo dõi năng lượng mặt trời một trục nằm ngang
Envelope Worm Gear Slewing Drive Description
Trong những năm gần đây, ngày càng có nhiều sự quan tâm hơn đến việc phát triển các-bon thấp, bảo vệ môi trường và năng lượng tái tạo.Là một nguồn năng lượng sạch và không gây ô nhiễm, năng lượng mặt trời có triển vọng phát triển rất rộng và nó đã trở thành một loại năng lượng xanh mà tất cả các quốc gia đang cạnh tranh để phát triển.Tuy nhiên, năng lượng mặt trời có những vấn đề như mật độ thấp, không liên tục và thay đổi liên tục về hướng và cường độ ánh sáng theo thời gian.Các tấm pin mặt trời truyền thống hầu hết được lắp đặt cố định, tức là các tấm pin được cố định ở một góc nhất định và không thay đổi theo vị trí của mặt trời, điều này ảnh hưởng nghiêm trọng đến hiệu suất chuyển đổi quang điện.Công suất phát ra của dãy quang điện sẽ giảm đi khoảng 10% do giảm năng lượng bức xạ tới theo phương thẳng đứng.Trong suốt cả năm, xuân, hạ, thu, đông, từ ngày đến đêm, sự mọc và lặn của mặt trời và góc của tia sáng mặt trời luôn thay đổi.Do đó, làm thế nào để thay đổi góc của tấm pin với góc của ánh sáng để tăng suất biến đổi quang điện.Điều này đòi hỏi phải sử dụng một thiết bị truyền động quay, có thể thay đổi vị trí và góc của tấm pin để đạt được cường độ của tia nắng mặt trời vuông góc với cường độ ánh sáng của tấm pin, do đó làm tăng tỷ lệ chuyển đổi quang điện.Vì vậy, hệ thống theo dõi đóng một vai trò quan trọng và ứng dụng của ổ trục quay trong thiết bị truyền động quay vòng bằng năng lượng mặt trời.
Thiết bị truyền động quay vòng là một loại sản phẩm quay vòng mới, thường bao gồm vòng bi quay vòng, trục quay, động cơ, vỏ và các bộ phận khác.Nó không chỉ có chức năng kết nối, quay và hỗ trợ ổ trục quay mà còn có cấu trúc nhỏ gọn và mô-men xoắn đầu ra của ổ trục sâu.Ưu điểm của đường truyền lớn, ổn định, tuổi thọ cao, dễ dàng lắp đặt, tiết kiệm diện tích lắp đặt lớn, dễ dàng bảo trì, có thể tiết kiệm chi phí rất nhiều.
Thiết bị truyền động quay vòng giúp tiết kiệm thời gian cài đặt của người dùng vì hoạt động theo mô-đun, và chức năng tập trung cũng tạo điều kiện thuận lợi cho việc thiết kế sản phẩm của nhà thiết kế.Hiện nay, nó được sử dụng rộng rãi trong robot công nghiệp, sản xuất điện năng lượng mặt trời và các lĩnh vực khác.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Mô hình | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Đặc trưng
1. Xoay từ 0 ~ 180 °
2. Kết nối động cơ lái xe ở bên trái hoặc bên phải
3. Mỡ bôi trơn trước khi xuất xưởng
4. Cài đặt đơn giản
5. Bảo trì thấp
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Mômen cản trở cao, thích hợp để lắp đặt theo phương thẳng đứng
