Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | 21 inch |
|---|---|---|---|
| Tỉ số truyền: | 125: 1 | Hiệu quả: | 40% |
| Độ chính xác: | ≤0,15 | Tài xế: | Động cơ điện |
| Màu sắc: | Yêu cầu | Ứng dụng: | Sử dụng công nghiệp |
| Làm nổi bật: | Mô-men xoắn cao IP66 Worm Gear Slew Drive,Worm Gear Slew Drive 21 inch,ổ trục quay 21 inch |
||

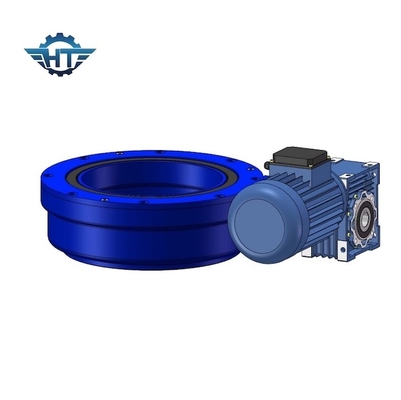

IP66 Worm Gear Slew Drive, 21 inch Kích thước lớn Mô men xoắn cao cho Tua bin gió
Mô tả ổ đĩa Worm Gear Slew
Vòng bi vòng quay của chúng tôi là các khớp quay sẵn sàng lắp đặt để tự bôi trơn, vận hành khô.Chỉ định dựa trên vật liệu không cần bảo dưỡng.Bên cạnh đó, xếp hạng IP66 cao có thể làm cho chúng được sử dụng trong các ứng dụng có nhiệt độ cao, độ ẩm, hóa chất và thậm chí để chế biến thực phẩm.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các ứng dụng
Vòng bi quay năng lượng gió thường có loại bi tiếp xúc bốn điểm hàng đơn, loại bi tiếp xúc bốn điểm hàng đôi, loại con lăn chữ thập, loại con lăn ba hàng, v.v. Trong số đó, loại tiếp xúc bốn điểm một hàng vòng bi quay vòng loại bi có chi phí thấp hơn và hiệu suất toàn diện cao;ổ trục quay bi hai dãy có tuổi thọ dài, khả năng chịu lực mạnh, khả năng chống quay vòng thấp, độ mòn lớn cho phép và không yêu cầu đế lắp cao, nhưng độ chính xác chuyển động của nó thấp;Vòng bi quay ngang con lăn có độ chính xác cao, tuổi thọ cao, khả năng chịu tải động cao, nhưng yêu cầu cao về độ cứng và độ chính xác của đế, và hiệu ứng cạnh dễ xảy ra khi con lăn và rãnh tiếp xúc, dẫn đến ứng suất thực của cạnh lớn hơn nhiều so với ứng suất thiết kế;loại con lăn ba dãy Vòng bi quay thường có khả năng chịu tải tĩnh rất cao.
