Thông tin chi tiết sản phẩm:
|
| Thể loại: | Nhà ở khép kín | Vật chất: | 42CrMo, 50 triệu |
|---|---|---|---|
| Cách vận chuyển: | Bằng đường biển, đường hàng không, tốc hành | Hiệu quả: | 40% |
| Người mẫu: | Trục đơn | Tỉ lệ: | 78: 1 |
| Lớp IP: | IP66 | Ứng dụng: | Hệ thống theo dõi bảng điều khiển năng lượng mặt trời |
| Làm nổi bật: | Bộ truyền động quay trục đơn CE,Bộ truyền động trục đơn 12 inch,Bộ truyền động quay vòng kèm theo 12 inch |
||

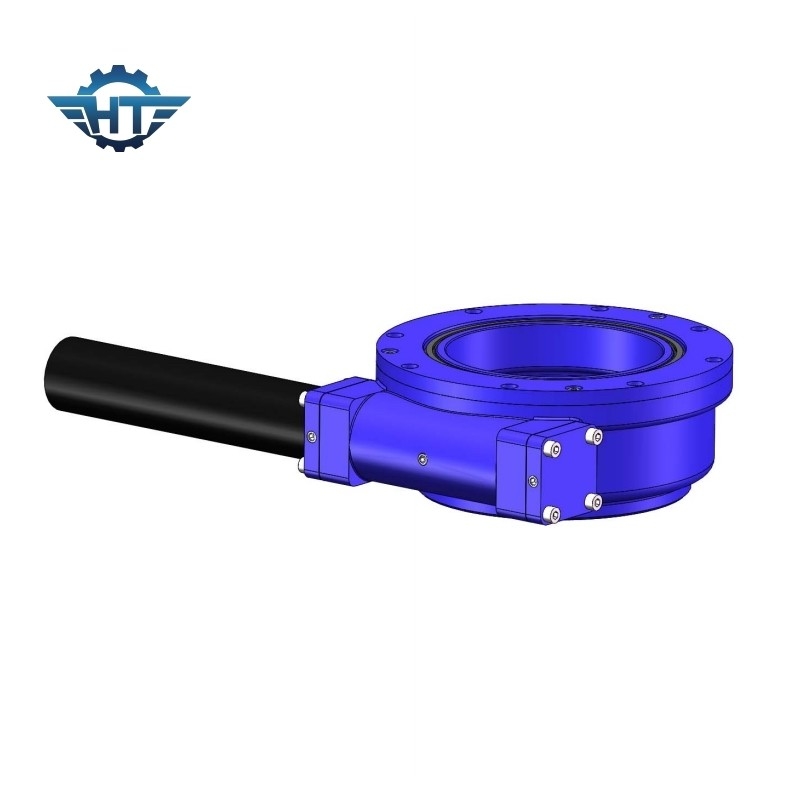

CE Single Axis Worm Gear Slew Drives, 12 inch Hệ thống theo dõi bảng điều khiển năng lượng mặt trời

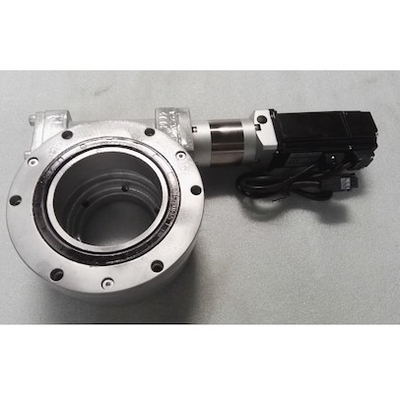

Mô tả ổ đĩa Worm Gear Slew
Ổ đĩa quay là một loại sản phẩm quay mới, dễ lắp và tiết kiệm không gian hơn.Ổ quay bao gồm sâu, vòng quay, ống dẫn, động cơ, v.v.Phần cốt lõi là ổ trục quay, vì vậy ổ quay cũng có thể chịu tải dọc trục, hướng tâm và mômen chuẩn độ cùng một lúc.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các ứng dụng
Hệ thống theo dõi trục đơn
Theo dõi trục đơn dễ dàng hình thành cấu trúc liên kết, với nhiều sơ đồ bố trí khác nhau và sơ đồ liên kết thanh đẩy điện cũng có thể được thêm vào để giảm hơn nữa chi phí của cấu trúc nguồn và hệ thống điều khiển.
Hệ thống theo dõi trục kép
Với hệ thống theo dõi trục kép, rất khó để lập sơ đồ liên kết và số lượng thành phần sẽ bị hạn chế.Ngoài ra, do hệ thống theo dõi trục kép, có hai bộ truyền động công suất độc lập.So với hệ thống điều khiển phức hợp trục đơn.Điều này tạo ra một vấn đề bảo trì thiết bị rắc rối.Và mức đầu tư cao hơn tương đối nhiều so với trục đơn
So sánh toàn diện các tính năng bảo trì cấu trúc của theo dõi trục đơn nằm ngang, theo dõi trục đơn nghiêng và theo dõi trục kép, cũng như tốc độ phát điện tăng lên, ở các khu vực có vĩ độ dưới 30 độ, nó phù hợp để sử dụng hệ thống theo dõi trục đơn nằm ngang hoặc hệ thống theo dõi trục đơn nghiêng.Các khu vực có vĩ độ cao hơn 35 độ thích hợp cho hệ thống theo dõi trục kép.
