Thông tin chi tiết sản phẩm:
|
| Loại hình: | ổ bánh răng sâu | Vật liệu: | 42CrMo, 50 triệu |
|---|---|---|---|
| Đăng kí: | Hệ thống theo dõi năng lượng mặt trời | Sự bảo đảm: | 10 năm |
| Màu sắc: | Theo yêu cầu | MÃ HS: | 8483409090 |
| Động cơ: | 24V DC | Tính năng: | Thời gian tồn tại lâu dài |
| Làm nổi bật: | 5Trong truyền động quay một trục,truyền động quay cho máy theo dõi năng lượng mặt trời 50Mn,truyền động sâu thủy lực 50Mn |
||

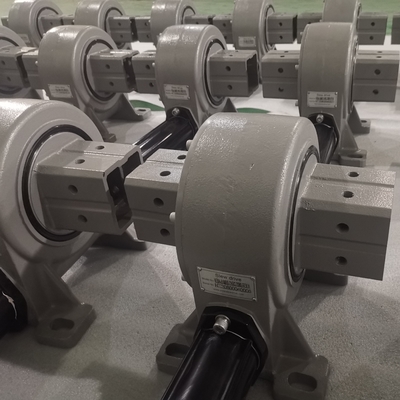

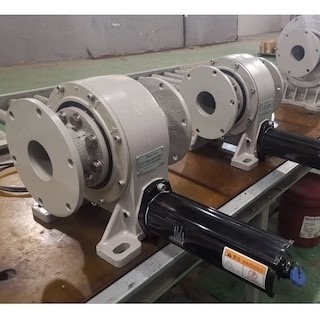

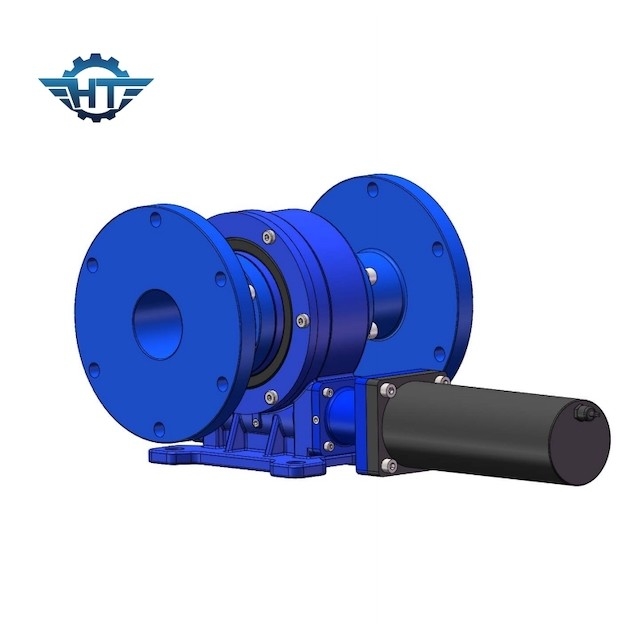

VE5 Ổ đĩa quay một trục với bánh răng sâu bao bọc cho hệ thống theo dõi năng lượng mặt trời
Mô tả Envelope Worm Slew Drive
Các ổ quay sâu bao bọc được thiết kế theo vòng quay của bảng quang điện mặt trời và cải thiện hiệu suất phát điện.Chúng có thể được ứng dụng trong các giải pháp theo dõi năng lượng mặt trời trục đơn & trục kép, bộ tập trung năng lượng mặt trời, đĩa năng lượng mặt trời, CPV (Quang điện tập trung), CSP (Năng lượng mặt trời tập trung), máng parabol năng lượng mặt trời, v.v.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Đặc trưng
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen cản trở cao, thích hợp để lắp đặt thẳng đứng
Các ứng dụng
Có nhiều ứng dụng trong đó ổ quay có thể được sử dụng, chính vì nó rất thích hợp cho các ứng dụng yêu cầu tải để duy trì công suất và mô-men quay.
Các ứng dụng truyền động xoay điển hình bao gồm, nhưng không giới hạn ở:
1.Solar tracker
2.Wind Turbines
3.Men's thang máy
4. máy móc thủy lực
5.Telehandler
6. máy xúc
7.Lift
8.Cranes
9. thiết bị pha chế
10. thiết bị quân sự
