Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SE3 " |
|---|---|---|---|
| Tỉ số truyền: | 31: 1 | Hiệu quả: | 40% |
| Màu sắc: | RAL 9006 hoặc theo yêu cầu | Đăng kí: | Máy theo dõi năng lượng mặt trời một trục |
| Nguồn gốc: | Thường Châu, Trung Quốc | Mã hoá: | Đúng |
| Làm nổi bật: | Bộ theo dõi năng lượng mặt trời Bộ truyền động bánh răng Worm,Bộ truyền động bánh răng hành tinh Worm Slew Drive,Bộ truyền động bánh răng sâu 42CrMo |
||

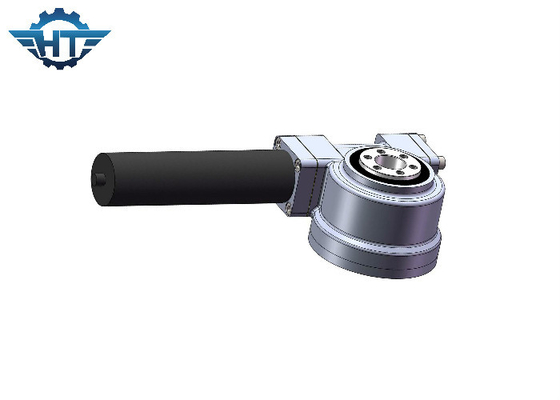

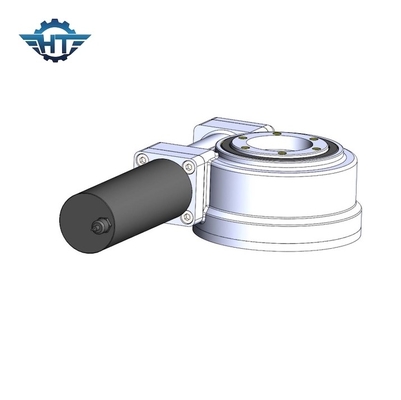

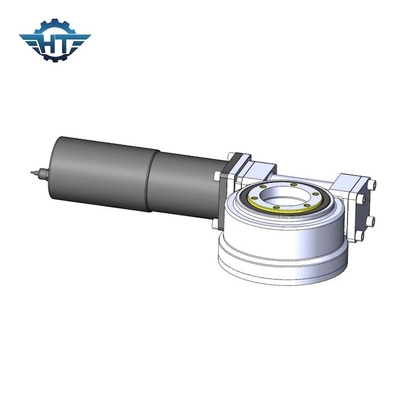

SE1 Bộ truyền động bánh răng xoắn nhỏ với động cơ bánh răng hành tinh cho máy theo dõi năng lượng mặt trời một trục
Mô tả ổ đĩa bánh răng xoắn nhỏ
Đối với ổ quay, có 11 kích thước khác nhau có sẵn từ 1 "đến 25" với hơn 60 kiểu để đáp ứng cả yêu cầu theo dõi thường xuyên và chính xác trong các lĩnh vực theo dõi PV, CPV và nhiệt điện mặt trời.Hangtuo đã thực hiện hệ thống kiểm soát chất lượng nghiêm ngặt, trong khi đó, chúng tôi đã thông qua chứng nhận hệ thống chất lượng ISO9001-2008.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Lựa chọn động cơ
Các mặt hàng tùy chọn: Động cơ DC có chổi than (12V / 24V / 48V) có hoặc không có cảm biến hội trường, động cơ bánh răng DC không chổi than, Động cơ AC (220V / 380V), Bộ mã hóa.
Cài đặt
Các ổ quay SE1 có thể được cài đặt theo cả chiều dọc và chiều ngang.
Nên lắp các ổ quay theo chiều ngang ngược trong các ứng dụng năng lượng mặt trời hoặc máy móc để bảo vệ tốt hơn.Nếu cần, nó cũng có thể được gắn theo chiều dọc, nhưng cần có thêm giá đỡ.
