Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SE21 " |
|---|---|---|---|
| Tỉ số truyền: | 125: 1 | Mô-men xoắn đầu ra định mức: | 16 kNm |
| Mô-men xoắn nghiêng: | 205 kNm | Hiệu quả: | 40% |
| Màu sắc: | RAL 9006 hoặc theo yêu cầu | ||
| Làm nổi bật: | SE 21 Worm Gear Slew Drive,High Torque Worm Gear Slew Drive,50Mn Worm Gear Slew Drive |
||

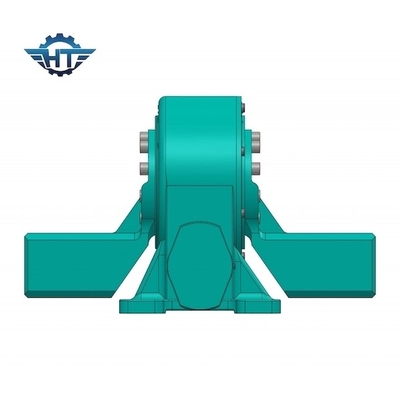

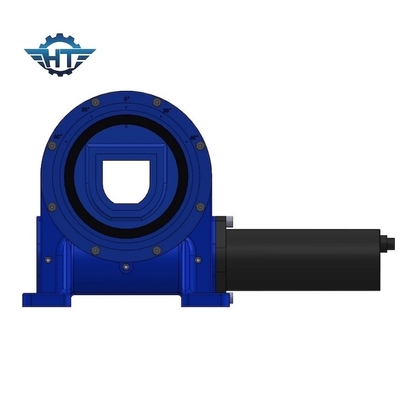

SE21 Bộ giảm tốc độ mô men xoắn cao Bộ truyền động bánh răng côn cho robot và máy xây dựng
Mô tả ổ đĩa Worm Gear Slew
Xuất xứ: Giang Tô, Trung Quốc (Đại lục)
Thương hiệu: Hangtuo
Đánh giá trục tĩnh:1600 KN
Định mức xuyên tâm tĩnh: 640 KN
Đánh giá trục động: 385 KN
Đánh giá xuyên tâm động: 335 KN
trạng thái: Còn mới
Mô-men xoắn đầu ra: 16 kNm
Tỉ số truyền:125: 1
Mô men xoắn nghiêng: 205 KN.m
Mô-men xoắn giữ: 105 KN.m
Động cơ:Động cơ thủy lực 125CC, 160CC, 200CC
Dịch vụ sau bán hàng được cung cấp: Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài
Hệ thống truyền động quay vòng Hangtuo và ổ trục / vòng quay có thể được sử dụng cho các thiết bị xây dựng và hệ thống robot tự động hóa, chẳng hạn như cần cẩu gắn trên xe tải, xe ngoài khơi, máy xúc.
Thông số hiệu suất của sê-ri SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 204 |
Thuận lợi
1. Mô men lật ngược mạnh
2. Áp dụng ổ sâu bao bọc
3. Tiếp xúc nhiều răng, khả năng chịu tải cao
4. Chức năng tự khóa
