Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SE9 " |
|---|---|---|---|
| Đăng kí: | Thiết bị tự động hóa | Mô-men xoắn đầu ra định mức: | 4300Nm |
| Giữ mô-men xoắn: | 31000Nm | Mô-men xoắn nghiêng: | 45000Nm |
| Hiệu quả: | 40% | Màu sắc: | RAL 9006 hoặc theo yêu cầu |
| Làm nổi bật: | Bộ truyền động bánh răng sâu gắn ngang,bộ truyền động bánh răng sâu 4300 Nm,động cơ servo Bộ truyền động bánh răng sâu |
||

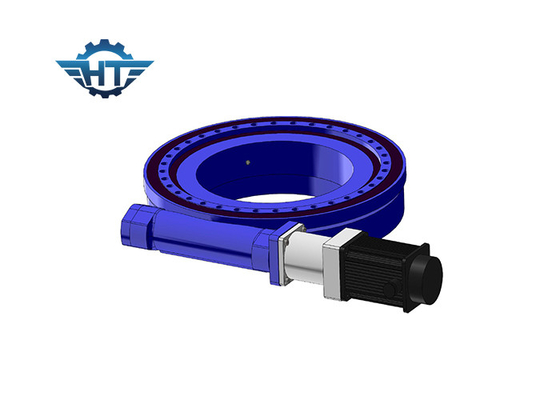

SE9 Mô hình lắp đặt ngang Bộ truyền động bánh răng côn trùng với động cơ servo cho thiết bị tự động hóa

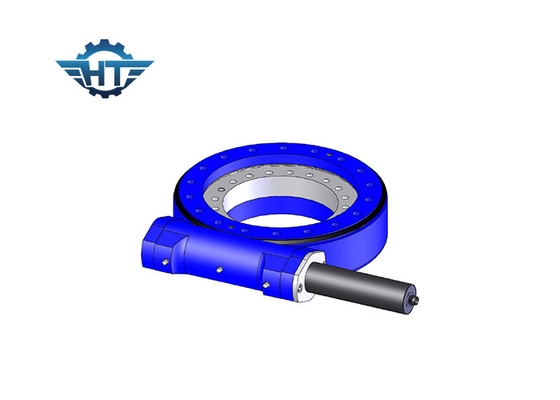

Mô tả ổ đĩa quay gắn ngang SE9
Bộ truyền động bánh răng sâu là bộ truyền động bánh răng sâu chịu mài mòn cao hơn, có khả năng chịu tải cao và mômen quay nghiêng để đảm bảo độ ổn định, độ tin cậy và hoạt động tốt.Ổ sâu cũng có sẵn để theo dõi trường chính xác cao hơn.
1. Mô men lật ngược mạnh
2. Áp dụng ổ sâu bao bọc
3. Tiếp xúc nhiều răng, khả năng chịu tải cao
4. Chức năng tự khóa
Thông số hiệu suất của sê-ri SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0.1 | 66 | -40 ～ + 120 | Đúng | 204 |
Tham số hiệu suất SE9
| Người mẫu: | ổ sâu 9 inch ngang |
| Mô-men xoắn đầu ra định mức: | 4300 Nm |
| Mô-men xoắn nghiêng: | 45000 Nm |
| Tải dọc trục: | 340 kN |
| Tải xuyên tâm: | 130 kN |
| Mô-men xoắn giữ: | 31000 Nm |
| Hiệu quả: | 40% |
| Độ chính xác: | ≤0,1 ° |
| Tự khóa: | Đúng |
| Trọng lượng: | 49 kg |
