Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 5 inch | Tỉ số truyền: | 37:1 |
|---|---|---|---|
| Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời xiên | nguồn điện đầu vào: | DC/AC |
| Tốc độ đầu vào: | 0-1 vòng / phút | Vật liệu: | Gang thép |
| Vị trí lắp đặt: | Không tí nào | Mức độ ồn: | ≤50dB |
| Làm nổi bật: | slew drive motor,slewing ring gear |
||

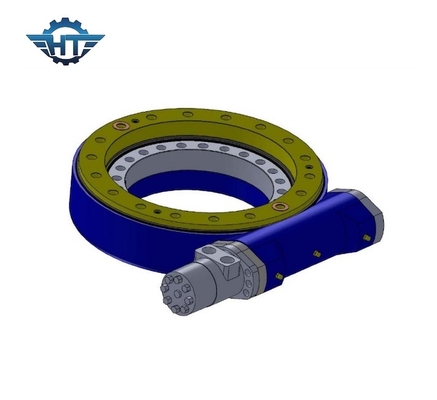

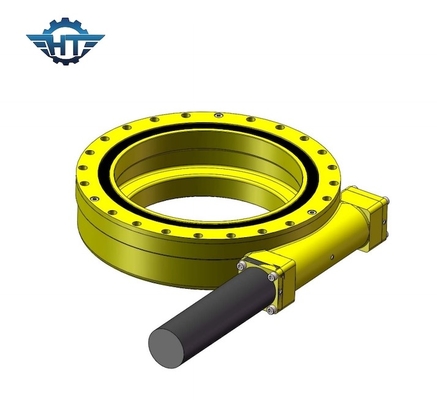

Hộp số truyền động xoay kiểu ngang SE5 với chứng nhận CE cho hệ thống theo dõi năng lượng mặt trời xiên
Ổ đĩa xoay SE5 Mô tả
Hệ thống truyền động trục vít xoay là một bộ phận được chế tạo nhỏ gọn bao gồm một vòng xoay, tấm đế và trục vít.Bộ phận này kết hợp các ưu điểm của vòng xoay và con sâu vào một bộ phận.
Nó phù hợp cho các ứng dụng yêu cầu quay chậm với chuyển động liên tục hoặc theo chu kỳ có khả năng xử lý các tải kết hợp.Sản phẩm có kích thước tiêu chuẩn để ghép nối động cơ điện hoặc động cơ thủy lực cũng như ghép nối toàn bộ hệ thống với thiết bị.
Do tính nhỏ gọn, độ cứng cao và các ưu điểm đã đề cập khác, hệ thống truyền động trục vít được sử dụng trong các thiết bị khác nhau như nền tảng lắp ráp di động, hệ thống vệ tinh, cần cẩu tải thủy lực trên phương tiện vận chuyển, cần cẩu biển nhỏ, thang xoay có thể kéo dài, trong các đơn vị bánh xe lớn. vận chuyển cổng biển.
Các thông số của mô hình ổ đĩa xoay SE
| Thông số hiệu suất mô hình SE | ||||||||||
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Nghiêng mô-men xoắn | giữ mô-men xoắn | Tải dọc trục | tải xuyên tâm | Hiệu quả | Độ chính xác | tự khóa | Cân nặng |
| Nm | Nm | Nm | kN | kN | bằng cấp | Đúng | Kilôgam | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Đúng | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Đúng | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Đúng | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 182 |
Thuận lợi
1. Xoay 360 độ
2. Kết nối động cơ truyền động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần điều chỉnh khe hở bánh răng;điều này đã được nhà sản xuất thiết lập trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng dễ dàng và trôi chảy
