Thông tin chi tiết sản phẩm:
|
| Người mẫu: | Worm và Worm Gear | Thể loại: | Dọc IP66 |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Ứng dụng: | Năng lượng mặt trời |
| Động cơ: | Động cơ điện | Răng liên hệ: | Nhiều răng |
| Độ chính xác: | 0,15 độ | Dịch vụ OEM: | VÂNG |
| Làm nổi bật: | Bộ truyền động quay một trục VE9,Hộp số truyền động trục đơn OEM,Bộ truyền động quay bánh răng sâu OEM |
||

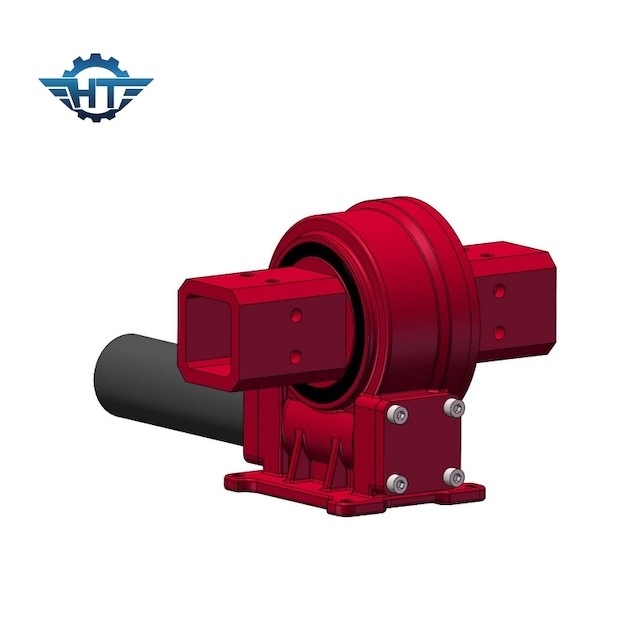

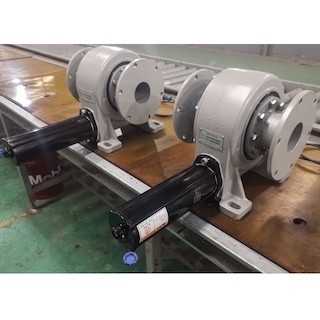

VE9 Hộp số truyền động một trục quay với kích thước ống tùy chỉnh cho năng lượng mặt trời
Mô tả ổ đĩa quay tay tự khóa
Hệ thống truyền động quay vòng tự khóa đặc trưng với bánh răng sâu tiếp xúc nhiều răng, không cần phanh bên trong trình điều khiển.Điều đó sẽ cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời.
Ổ quay có nhiều loại như kiểu kín, kiểu mở, kiểu thẳng đứng, kiểu trục kép, kiểu chính xác cao, kiểu ổ sâu, v.v ... Kiểu sâu đồng hồ cát kèm theo là phổ biến nhất trong ứng dụng của hệ thống theo dõi năng lượng mặt trời.Truyền động quay vòng dựa trên cấu trúc bánh răng sâu và bánh răng sâu với mô-men xoắn nghiêng mạnh và chức năng tự khóa tĩnh.Bề mặt tiếp xúc nhiều răng được thiết kế đặc biệt để truyền tải trọng cao.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Hệ thống theo dõi năng lượng mặt trời
Hệ thống hỗ trợ năng lượng mặt trời theo dõi là một phần rất quan trọng của trạm điện quang điện.Nó mang thân máy chính phát điện của trạm phát quang điện.Nếu thiết kế không hợp lý, trong khí hậu thiên tai xảy ra tai nạn, tác động vào trạm phát điện là tử vong.Vì vậy, trong quá trình thiết kế, việc lựa chọn thiết bị truyền động quay phù hợp là đặc biệt quan trọng.Công nghệ của chúng tôi cuối cùng sẽ xác định thiết bị truyền động quay vòng phù hợp theo điều kiện làm việc mà khách hàng cung cấp, thiết kế bố trí thành phần và kinh nghiệm của các ứng dụng dự án trước đó, xem xét toàn diện các yếu tố khác nhau.
