Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 3 INCH | Tỉ số truyền: | 31:1 |
|---|---|---|---|
| Hiệu quả: | 40% | Kiểu: | trục kép |
| Ứng dụng: | Trạm năng lượng mặt trời tập trung | DỊCH VỤ OEM: | Có sẵn |
| Nguồn gốc: | Thường Châu, Trung Quốc | Người lái xe: | động cơ điện |
| Làm nổi bật: | Hộp số ổ đĩa xoay chính xác cao,Hộp số ổ đĩa xoay năng lượng mặt trời trục kép,Hộp số ổ đĩa xoay trục kép 3 inch |
||

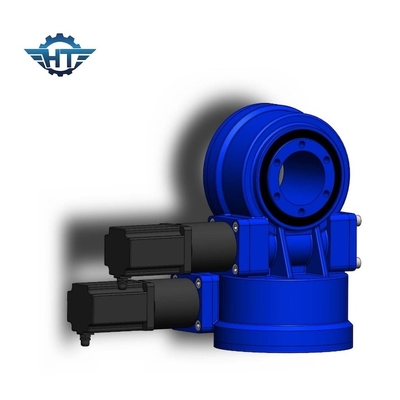

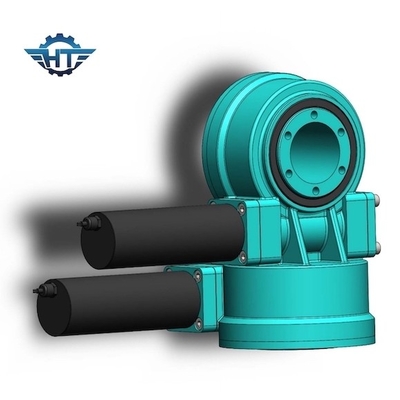

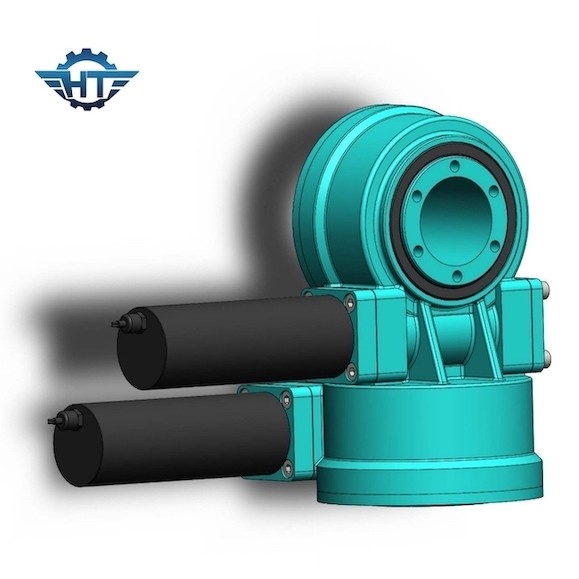

Hộp số truyền động xoay trục chính xác cao trục kép cho nhà máy năng lượng mặt trời tập trung
Ổ đĩa xoay trục kép Mô tả
Các hệ thống năng lượng mặt trời tập trung, hay viết tắt là CPV, tạo ra năng lượng mặt trời bằng cách sử dụng gương hoặc thấu kính để tập trung một vùng rộng lớn ánh sáng mặt trời hoặc năng lượng nhiệt mặt trời vào một khu vực nhỏ.Điện được tạo ra khi ánh sáng tập trung được chuyển thành nhiệt, điều khiển động cơ nhiệt kết nối với máy phát điện hoặc cung cấp năng lượng cho phản ứng nhiệt hóa học
Thiết kế sê-ri ZSDE hấp thụ các ưu điểm của ZVE và ZSE.Hướng Azimuth và Độ cao 3D quay cùng một lúc.
Ổ đĩa xoay mô hình SDE được áp dụng trong Tower CSP
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Nghiêng mô-men xoắn (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng dọc trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
địa chỉ IP |
làm việc Tép (℃) |
tự khóa | Trọng lượng (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 705kg |
Hiệu suất
Ổ đĩa xoay của chúng tôi sử dụng công nghệ giun đồng hồ cát đã được cấp bằng sáng chế để cung cấp khả năng kiểm soát và hỗ trợ chuyển động tối đa.Bánh răng sâu của chúng tôi ăn khớp từ 5 đến 11 răng trên đường bước của bánh răng vành khuyên từ vít đồng hồ cát, đây là mức ăn khớp của răng cao hơn so với bánh răng sâu tiêu chuẩn, giúp hộp số ổn định và bền hơn.
Bằng cách áp dụng sâu đồng hồ cát, các ổ đĩa có các tính năng sau:
1) Mô-men xoắn đầu ra cao hơn và giữ tải
2) Độ chính xác theo dõi hàng đầu
3) Chống ăn mòn mạnh và niêm phong hiệu quả
Làm thế nào để chọn kích thước phù hợp của ổ đĩa xoay?
Việc chọn kích thước phù hợp của các ổ đĩa xoay để tránh không chỉ thiếu hiệu suất hoặc thặng dư hiệu suất đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả về chi phí.
Vui lòng cung cấp cho chúng tôi các thông tin sau để chọn ổ đĩa xoay phù hợp:
1. ứng dụng
2. toque đầu ra cần thiết.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải trọng, chẳng hạn như trọng lượng của các tấm và giá đỡ trên ổ đĩa xoay của chúng tôi.
3. kích thước tải trọng và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán xem bộ truyền động mà chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn hay không.
4. tốc độ đầu ra mà bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. các thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, v.v.
Đóng gói và vận chuyển
Hộp ván ép.
Ổ đĩa xoay có kích thước nhỏ nhưng trọng lượng nặng, vận chuyển bằng đường biển không hiệu quả về chi phí trong khi vận chuyển nhanh theo cách tiết kiệm chi phí, nhân viên hậu cần của chúng tôi sẽ yêu cầu TNT, DHL, UPS, FedEx, so sánh giá chuyển phát nhanh để tìm ra cách tiết kiệm chi phí nhất.
Nếu đặt hàng số lượng lớn trong tương lai, chúng tôi khuyên bạn nên vận chuyển bằng đường biển.
Ghi chú:
Chuyển phát nhanh: tận nơi, chỉ cần trả thuế nhập khẩu nếu theo yêu cầu của khách hàng.
Bằng đường hàng không hoặc đường biển: nhà máy đến sân bay/cảng biển đích, cần trả phí đích do sân bay tính (phí đích luôn được tính theo B/L bất kể gói hàng lớn, nhỏ, nặng hay nhẹ, tổng cộng là 200 ~400 USD mỗi lô hàng) và thuế nhập khẩu nếu thông quan yêu cầu.
Bằng tàu hỏa: đôi khi giá vận chuyển bằng đường biển nhưng thời gian vận chuyển ít hơn đường biển, chúng tôi sẽ cân nhắc cách vận chuyển này nếu khách hàng của chúng tôi đang cần hàng gấp.
