Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SDE7 " | Đầu ra mô-men xoắn: | 2000 Nm |
|---|---|---|---|
| Mô-men xoắn nghiêng: | 7500 Nm | Giữ mô-men xoắn: | 13200 Nm |
| OEM: | Có sẵn | Tỉ số truyền: | 57: 1 |
| Tính năng: | Cài đặt nhanh | Độ chính xác: | 0 ~ 0,15 ° |
| Làm nổi bật: | Bộ truyền động quay trục kép 7 inch,Hộp số truyền động dạng thanh PV Panel,Bảng điều khiển PV Solar Tracker Slew Drive |
||

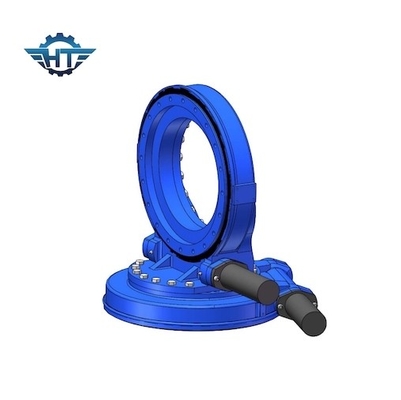

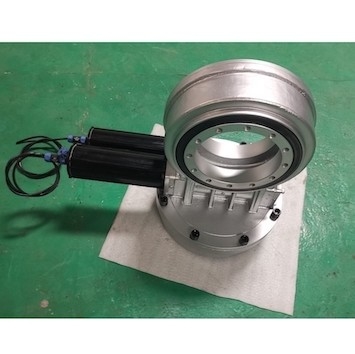

7 inch Hộp số truyền động bánh răng trục kép trục kép cho bảng điều khiển PV Hệ thống theo dõi năng lượng mặt trời
Mô tả Hộp số Truyền động Bánh răng Trục kép
Máy theo dõi năng lượng mặt trời 7 inch 2 trục hoặc trục kép với độ chính xác truyền động quay vòng lên đến 0,1 độ và cấu trúc mặt sau cho 15 tấm pin mặt trời có kích thước 0,99 mx 1,64 m và trọng lượng mỗi tấm tối đa 20 kg.Vì vậy, cùng nhau cho đến 30㎡ bề mặt bảng điều khiển năng lượng mặt trời.Diện tích đề xuất của các tấm quang điện mà các ổ đĩa quay khác có thể mang theo như sau:
| mô hình ổ quay | mét vuông của tấm pin mặt trời có thể chịu (tối đa) |
| SDE1 | ＜ 5 ㎡ |
| SDE3 | ＜ 15 ㎡ |
| SDE5 | ＜ 20 ㎡ |
| SDE7 | ＜ 30 ㎡ |
| SDE9 | ＜ 40 ㎡ |
| SDE12 | ＜ 50 ㎡ |
| SDE17 | ＜ 60 ㎡ |
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Các ứng dụng
Ứng dụng của ổ quay trong hệ thống theo dõi quang nhiệt
1. Hệ thống theo dõi món ăn, theo dõi hai trục trên thực tế có thể được chia thành hai loại: theo chiều ngang và theo độ cao.
2. Hệ thống quang nhiệt kiểu máng có thể được chia thành loại máng lớn và loại máng nhỏ.Do độ mở của rãnh lớn và yêu cầu tốc độ quay nhanh nên hiện nay xi lanh thủy lực được sử dụng nhiều hơn cho các rãnh lớn, tuy nhiên cũng có những công trình rãnh lớn sử dụng bộ giảm tốc.Đối với loại máng nhỏ, chủ yếu là các dự án kiểu máng sưởi, chiều dài của thanh thu tương đối ngắn, rất thích hợp cho việc lắp đặt và sử dụng bộ giảm tốc quay đứng dòng VE.Do được thiết kế tích hợp giá đỡ và bộ giảm tốc quay nên việc lắp đặt rất thuận tiện.Đồng thời, thiết kế cấu trúc phức tạp của khung máng được đơn giản hóa.
3. Dự án Fresnel tương tự như mini-máng.
