Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo, QT | Người mẫu: | trục kép 7 inch |
|---|---|---|---|
| Giữ mô-men xoắn: | 13,5 kNm | Mô-men xoắn nghiêng: | 13,2 kNm |
| Hiệu quả: | 40% | Tải dọc trục: | 34 kN |
| Tải xuyên tâm: | 58 kN | Màu sắc: | như yêu cầu |
| Làm nổi bật: | Bộ truyền động quay trục kép 800RPM,bộ truyền động trục kép 24VDC,ổ đĩa quay năng lượng mặt trời 24VDC |
||

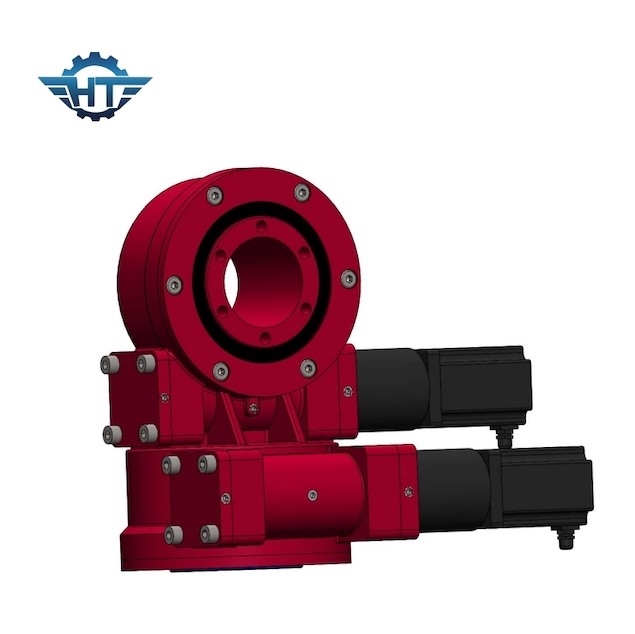

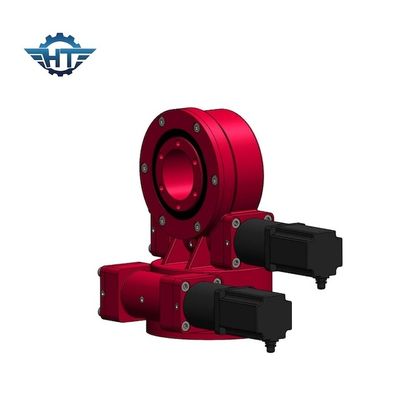

Bánh xe giun và bánh xe giun SDE7 Truyền động kép trục quay với hộp số hành tinh cho máy theo dõi PV
Mô tả ổ đĩa kép trục quay
Bộ theo dõi năng lượng mặt trời có thể được chia thành bộ theo dõi trục đơn và bộ theo dõi trục kép theo các đặc tính cơ học.Vì hệ thống trục kép có thể theo dõi mặt trời tối ưu, chúng phổ biến hơn trong tất cả các loại công nghệ năng lượng mặt trời tập trung PV, CPV, CSP.Chúng tôi có động cơ thủy lực, động cơ điện, động cơ bước để phù hợp với các bộ truyền động quay theo các điều kiện làm việc khác nhau của nó, thông số động cơ điện như sau:
| Dữ liệu động cơ | Dữ liệu hộp số hành tinh | ||
| Điện áp định mức | 24VDC | Tỉ lệ | 398: 1 |
| Đánh giá hiện tại | 1.3A | Mô-men xoắn đầu ra | 43Nm |
| Tốc độ định mức | 800Rpm | Tốc độ sản xuất | 2 giờ chiều |
| Mức độ được bảo vệ | IP55/65/66 | Tiếng ồn | <60db |
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Hỏi & Đáp
Các thông số trong bản vẽ kỹ thuật có ý nghĩa gì?
Mô-men xoắn nghiêng: Mô-men xoắn là tải trọng nhân với khoảng cách giữa vị trí của tải và tâm của ổ trục quay.Nếu qorque sinh ra bởi tải trọng và khoảng cách lớn hơn mômen quay nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm: Tải trọng thẳng đứng lên trục của ổ trục quay
Tải trọng trục: Tải trọng song song với trục của ổ trục quay
Mômen giữ: Là mômen quay ngược. Khi ổ đĩa quay ngược chiều và các bộ phận không bị hư hỏng, Mômen xoắn lớn nhất đạt được được gọi là mômen giữ.
Tự khóa: Chỉ khi được tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
