Thông tin chi tiết sản phẩm:
|
| Vật chất: | Đúc sắt | Người mẫu: | SDE3" |
|---|---|---|---|
| Kích thước: | 3-25 inch | Kích thước lỗ khoan: | 100-800mm |
| Tùy chọn thiết bị: | bánh răng bên ngoài | Sự bảo đảm: | 5 năm |
| OEM: | có sẵn | Loại xoay: | trục kép |
| Làm nổi bật: | Ổ đĩa xoay trục kép nhỏ,Ổ đĩa xoay trục kép 25 inch,Ổ đĩa xoay trục kép SDE 3" |
||

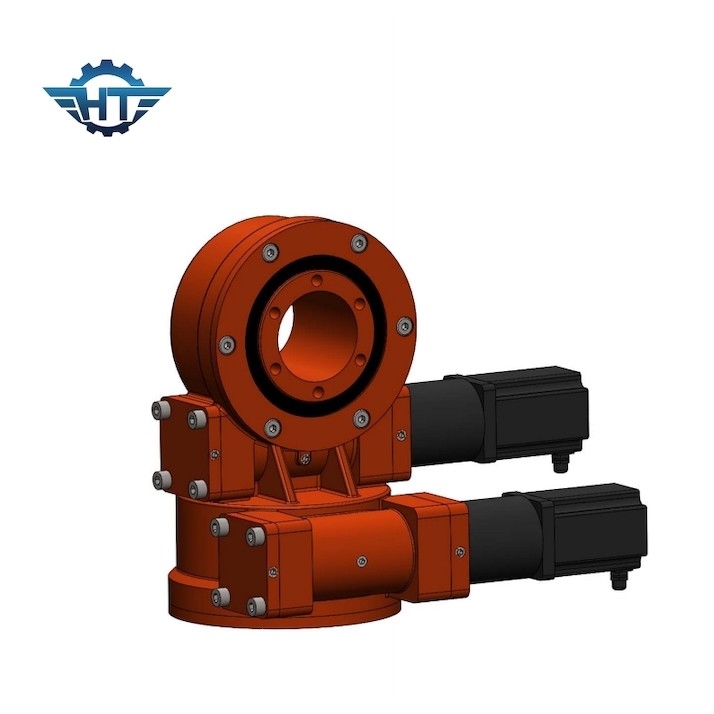

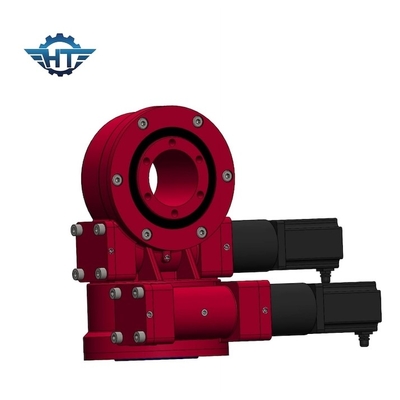

Nhà ở kèm theo bánh răng xoay trục kép nhỏ cho dự án bảng theo dõi mặt trời
Mô tả bánh răng xoay
Ổ đĩa xoay của Hangtuo cung cấp tỷ số truyền lớn trong một giai đoạn sang số duy nhất, được tối ưu hóa cho trọng lượng so với hiệu suất.Các trục và bánh răng được lắp ráp thành một vỏ cấu hình thấp, tự giữ và sẵn sàng lắp đặt, cho phép sản phẩm phản ứng với tất cả các lực hướng trục và hướng tâm, đồng thời tạo ra các khoảnh khắc nghiêng trong các ứng dụng khó khăn nhất.Những sản phẩm có khả năng thích ứng cao này cũng có khả năng chống sốc mạnh, hiệu suất lâu dài, xoay trơn tru, bảo vệ ổ trục và các tùy chọn ổ đĩa kín.Tất cả các lợi ích kỹ thuật, kết hợp với các tiêu chuẩn chất lượng hàng đầu trong ngành, làm cho các sản phẩm của Hangtuo trở thành ứng cử viên lý tưởng cho các ứng dụng hạng nặng, quan trọng về hiệu suất.
Thông số hiệu suất ổ đĩa xoay mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Nghiêng mô-men xoắn (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng dọc trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
địa chỉ IP |
làm việc Tép (℃) |
tự khóa | Trọng lượng (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 705kg |
Nguyên lý làm việc của ổ đĩa xoay
Con sâu được điều khiển bởi động cơ, điều khiển ổ đĩa xoay để quay và tạo ra mô-men xoắn thông qua mặt bích cố định trong vỏ.Ổ đĩa xoay có khả năng tự khóa ngược vì ổ bánh răng sâu có đặc tính tự khóa ngược.
các tính năng chính
1. ổn định
2. độ chính xác cao
3. hiệu suất tuyệt vời
