Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 37: 1 | Gõ phím: | Gửi kèm |
|---|---|---|---|
| Ứng dụng: | máy theo dõi năng lượng mặt trời trục kép | Trục: | Trục kép |
| Lớp IP: | IP66 | Màu sắc: | như yêu cầu |
| Hiệu quả: | 40% | Phản ứng dữ dội: | 0,15 ° |
| Làm nổi bật: | solar tracker drive,slewing gear |
||

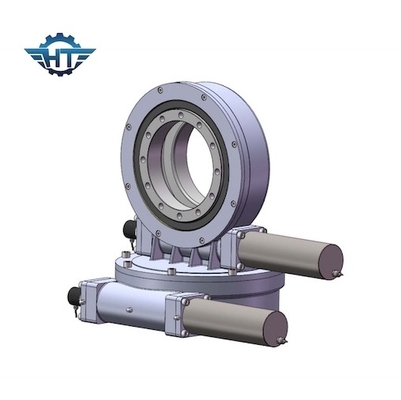

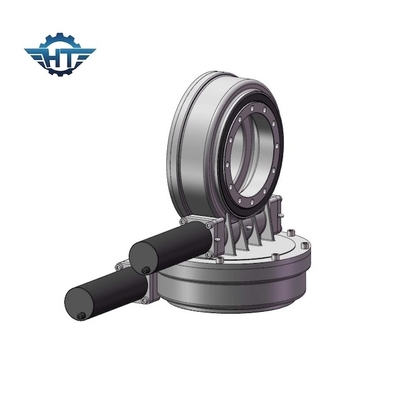

Tỷ lệ bánh răng 37/1 Dễ dàng bảo trì Truyền động điện quay cho máy theo dõi năng lượng mặt trời trục kép
Ưu điểm của ổ đĩa điện
1. Theo dõi 360 độ
2. Kết nối các động cơ khác nhau dựa trên nhu cầu của khách hàng
3. Độ chính xác cao
4. Bảo trì dễ dàng
5. Tự khóa
6. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
Các thông số hiệu suất của bộ truyền động kiểu dáng SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Mô hình | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Đặc trưng
Tỉ số truyền
Chuyển động quay của con sâu nằm ngang làm quay một bánh răng một góc vuông góc với trục vít me.Sự kết hợp này làm giảm tốc độ của bộ phận dẫn động và cũng nhân mô-men xoắn của nó;tăng tỷ lệ thuận khi tốc độ giảm. Tỷ số tốc độ của trục phụ thuộc vào mối quan hệ của số lượng ren trên trục sâu với số răng trong bánh răng sâu hoặc bánh răng.
Sâu đồng hồ cát
Bộ truyền động quay vòng của chúng tôi đang sử dụng công nghệ con sâu đồng hồ cát, trong đó con sâu được tạo hình để gắn nhiều răng hơn vào bánh răng.Sự gắn kết răng tăng lên này dẫn đến sức mạnh, hiệu quả và độ bền cao hơn.
Hàm số
Bộ truyền động thanh trượt hoạt động với công nghệ con sâu tiêu chuẩn, trong đó con sâu trên trục ngang đóng vai trò truyền động cho bánh răng, nói chung, trục được dẫn động bằng động cơ bánh răng điện.
