Thông tin chi tiết sản phẩm:
|
| Mô hình: | trục kép 12 inch | Tỉ số truyền: | 78: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Lớp IP: | IP66 |
| Ứng dụng: | Hệ thống theo dõi PV | Dịch vụ OEM: | Có sẵn |
| Người lái xe: | Động cơ 24VDC | Phản ứng dữ dội: | 0,15 ° |
| Làm nổi bật: | solar tracker drive,slewing gear |
||

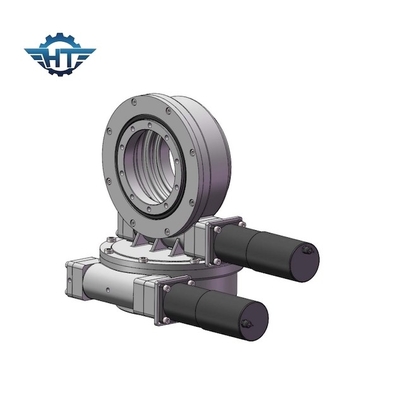

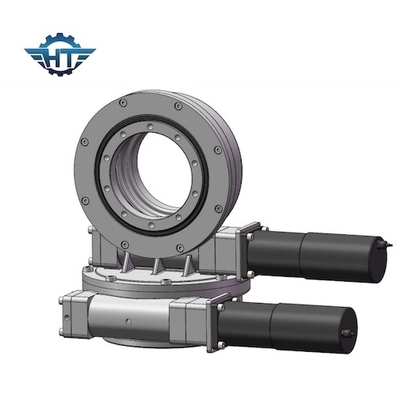

Phản ứng dữ dội nhỏ Ổ đĩa quay mô-men xoắn cao với chức năng tự khóa cho hệ thống theo dõi PV
Mô tả ổ đĩa quay mô-men xoắn cao
Khi đến để chọn ổ trượt thủy lực phù hợp, chúng ta thường cần biết những điều sau:
1. Ứng dụng
2. Hệ thống áp suất thủy lực
3. Tải trọng và tốc độ quay yêu cầu
4. Nói chung, bộ truyền động quay vòng SE với động cơ thủy lực nên được lắp đặt theo chiều ngang.Nếu không bằng cách này, xin vui lòng cho chúng tôi biết.
Các thông số hiệu suất của bộ truyền động kiểu dáng SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Mô hình | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Thuận lợi
1. Mô men lật ngược mạnh
2. Thông qua ổ sâu bao bọc
3. Tiếp xúc nhiều răng, khả năng chịu tải cao
4. Chức năng tự khóa
Phạm vi ứng dụng
Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
