Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | tự khóa: | Đúng |
| Mô-men xoắn đầu ra định mức: | 2000 Nm | Giữ mô-men xoắn: | 13500 Nm |
| Mô-men xoắn nghiêng: | 13200 Nm | sự chính xác: | 0,15 ° |
| Làm nổi bật: | Truyền động quay mô men xoắn giữ cao,Truyền động quay trục kép 2000 Nm,Truyền động quay trục kép theo dõi năng lượng mặt trời |
||

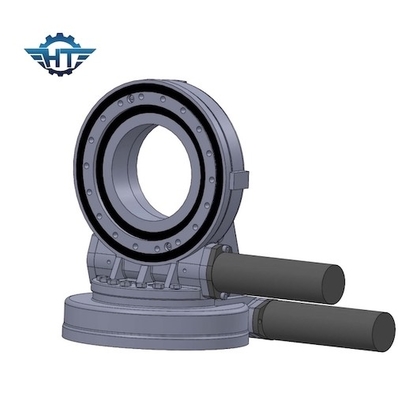

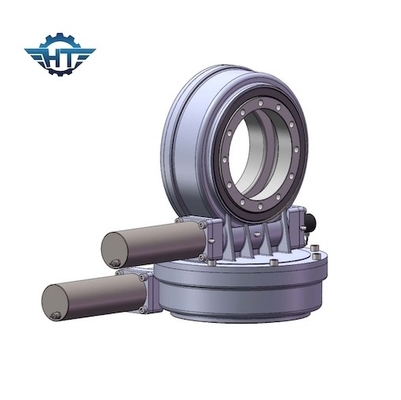

Mô-men xoắn giữ cao Truyền động kép trục quay cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ đĩa kép trục quay
Các ổ quay trục kép là giải pháp hoàn hảo trong các ứng dụng theo dõi năng lượng mặt trời trục kép.Truyền động quay vòng trục kép có ba loại giải pháp với truyền động quay vòng:
Nói chung, để có cấu trúc khung dễ dàng, ổ quay sde sẽ là giải pháp hoàn hảo, nhưng hai loại còn lại cũng rất phổ biến.
Hai ổ quay theo dõi ngang
Một ổ quay theo dõi ngang và một ổ quay theo dõi dọc
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Ứng dụng
Thiết bị truyền động quay vòng có thể được sử dụng trong bất kỳ trường hợp nào yêu cầu quay toàn bộ cùng lúc khi cần thay đổi tốc độ.Khi cần nhận ra sự truyền công suất của mô-men xoắn lớn hơn, việc truyền chuyển động có độ chính xác cao hơn, hoặc sự lựa chọn của cơ cấu yêu cầu cấu trúc thân xe nhỏ gọn và tính toàn vẹn cao, thì thiết bị truyền động quay vòng là giải pháp.
Các ứng dụng phổ biến hơn thường là cấu trúc quay tròn của máy móc xây dựng và kỹ thuật, cũng như năng lượng mặt trời, năng lượng gió và các máy móc theo dõi tự động dài hạn khác nhau.Dễ dàng thực hiện điều khiển kỹ thuật số nên có nhiều ứng dụng trong lĩnh vực rô bốt công nghiệp.
