Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | VE9 inch |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Sự chỉ rõ: | VE9-61MHD-24RC |
| Nhãn hiệu: | Tùy chỉnh, HT | Giữ mô-men xoắn: | 80000 Nm |
| Hiệu quả: | 40% | Kích thước ống: | Tùy chỉnh |
| Làm nổi bật: | Bộ truyền động bánh răng sâu bao quanh VE9,Bộ truyền động bánh răng sâu 80000 Nm,vòng quay bánh răng sâu 80000 Nm |
||

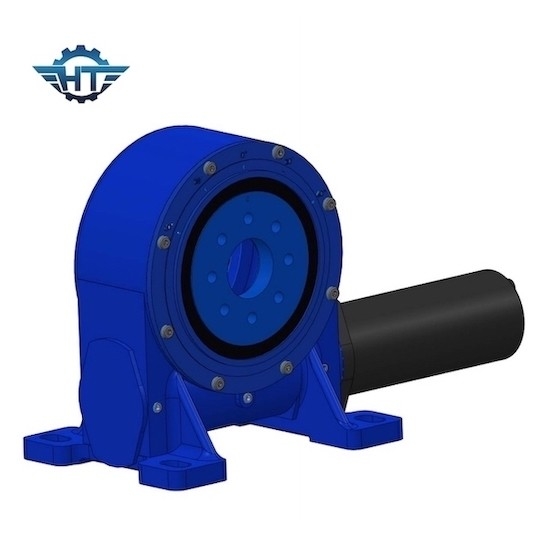

Kèm theo 9 inch Worm Gear Slew Drive, Kích thước ống 110 * 110 Mm cho hệ thống theo dõi mặt trời
Mô tả ổ đĩa Worm Gear Slew
Ổ đĩa quay 9 inch được lắp đặt theo chiều dọc của chúng tôi có các kích thước ống khác nhau, 110 × 110 mm, 94 × 94 mm, 84 * 84 mm hoặc tùy chỉnh dựa trên yêu cầu đặc biệt của khách hàng. Hệ thống theo dõi năng lượng mặt trời trục đơn phẳng được sử dụng hoàn hảo.Nó có cấp IP cao có thể bảo vệ ổ đĩa khỏi các điều kiện môi trường khác nhau như bụi, nước, cát và thậm chí cả nước.
Chúng tôi được sản xuất dựa trên tiêu chuẩn được yêu cầu trong hệ thống ISO9001.Chúng tôi cũng đã thông qua các chứng chỉ CE.Ổ quay có tuổi thọ cao và nó được thiết kế cho thời gian sử dụng 30 năm.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Hệ thống theo dõi trục đơn nằm ngang
Tính năng theo dõi trục đơn nằm ngang phù hợp với các vĩ độ thấp, thường theo dõi góc độ cao của mặt trời để tăng thành phần thẳng đứng của tia nắng mặt trời trong bảng điều khiển để tăng khả năng phát điện của nó.Hệ thống theo dõi trục đơn nằm ngang không chỉ đơn giản là theo dõi góc độ cao của mặt trời mà còn áp dụng một thuật toán tính toán phức tạp để tối đa hóa thành phần thẳng đứng của tia sáng mặt trời trên bảng pin để kiểm soát góc chuyển động của nó.Điều này làm tối đa công suất phát quang điện.Theo dõi một trục ngang thường có thể tăng từ 20% đến 30% so với dấu ngoặc cố định.
