Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 31: 1 | Mô-men xoắn đầu ra bình thường: | 533 Nm |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | Giữ mô-men xoắn: | 7000 Nm |
| Mô-men xoắn nghiêng: | 744 Nm | Mô-men xoắn đầu ra định mức: | 0,065 vòng / phút |
| Sử dụng: | Năng lượng mặt trời | Tính năng Bảo vệ: | IP66 |
| Làm nổi bật: | 24VDC 3 "Worm Gear Slew Drive,Worm Gear Slew Drive 7000 Nm,7000 Nm Slew drive hộp số |
||

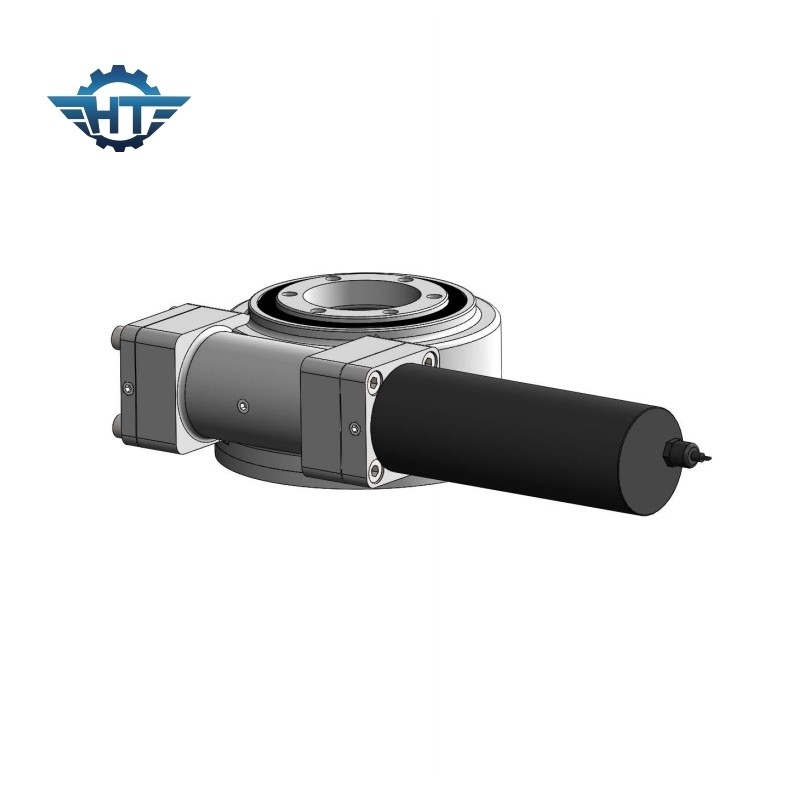

Bộ truyền động bánh răng xoắn kèm theo, 3 inch với động cơ bánh răng 24VDC cho năng lượng mặt trời
Mô tả ổ Worm Gear Slew Drive kèm theo
Bộ truyền động quay vòng SE chủ yếu được sử dụng trong hệ thống theo dõi năng lượng mặt trời, máy móc xây dựng.Do có nhiều mục đích sử dụng, ổ quay có nhiều kích thước kiểu mẫu, phạm vi hiệu suất và đặc điểm lắp đặt khác nhau.Bộ truyền động rất thích hợp cho các ứng dụng yêu cầu cả khả năng giữ tải và mômen quay từ cùng một hộp số.Chúng cũng có thể được chế tạo với các trục quay kép, (các trục quay cùng lúc) hoặc với các bộ truyền động kép trên cùng một trục, (hai ren sâu truyền động cùng một bánh răng trong một trục).
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các tính năng của động cơ bánh răng khớp
1. Trục đầu ra của động cơ giảm tốc sử dụng cấu trúc hỗ trợ kép, giúp tăng đáng kể mô-men xoắn cực đại của hộp số.
2. Bánh răng mặt trời và bánh răng hành tinh được nối với nhau bằng các splines, giúp tăng mômen xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Giai đoạn đầu vào sử dụng bánh răng xoắn, có tiếng ồn thấp và hoạt động ổn định ở tốc độ cao.Bánh răng bên trong được tách rời giúp tỷ số truyền lớn hơn và thiết kế linh hoạt.Hộp số và động cơ được cố định bằng khớp ren dọc trục, giúp cải thiện độ chính xác khi ăn khớp và giảm tiếng ồn..
4. Hoạt động cực kỳ yên tĩnh và ổn định, với tuổi thọ hơn 10.000 giờ.
