Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Sự bảo đảm: | 5 năm |
|---|---|---|---|
| Dịch vụ: | Thiết kế OEM | Xoay trục: | Hai trục |
| Màu sắc: | Màu xám bạc | Trang web cài đặt: | Mái nhà và Cánh đồng |
| Bao bì: | Ván ép | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời trục kép |
| Làm nổi bật: | worm gear slew drive,slewing ring gear |
||

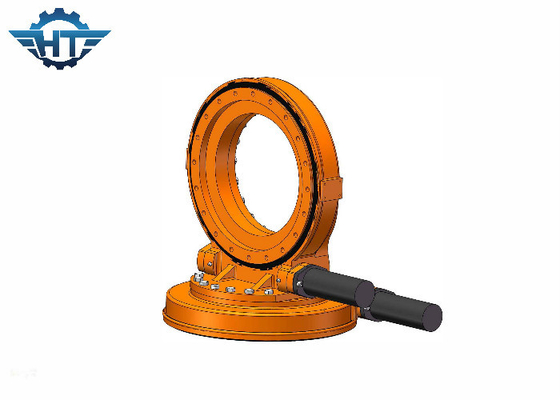

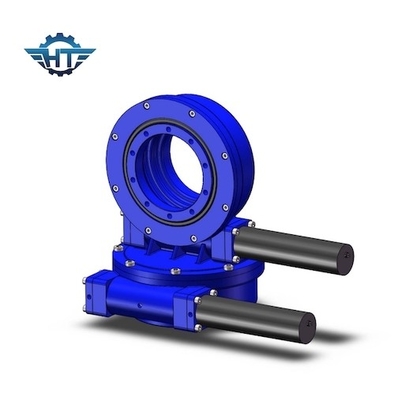

Tuổi thọ cao và hộp số truyền động quay có độ chính xác cao cho hệ thống theo dõi năng lượng mặt trời trục kép
Mô tả hộp số ổ trượt SDE12
Mô-men xoắn giữ: 40560 Nm
Định mức trục tĩnh: 77 kN
Định mức xuyên tâm tĩnh: 190 kN
Tỷ số truyền: 78: 1
Theo dõi độ chính xác: ≤ 0,1
Mô men xoắn nghiêng: 25000 Nm
Mô-men xoắn đầu ra: 5800 Nm
Cân nặng: 160 kg
Bộ truyền động quay vòng Hangtuo chủ yếu bao gồm một ổ trục quay, một bánh răng sâu, vỏ và một động cơ thủy lực hoặc điện.
Các thông số hiệu suất của bộ truyền động kiểu dáng SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Ứng dụng
Các bộ truyền động quay vòng nhà ở kèm theo được sử dụng rộng rãi trong các ứng dụng kỹ thuật khác nhau như máy vận tải hạng nặng, cần trục di động bến cảng, nâng tàu, xe cẩu, cần cẩu nâng container và cần cẩu giàn di chuyển, máy mỏ, máy xúc, máy bê tông, máy giấy, như cũng như hệ thống sản xuất năng lượng gió cũng sử dụng hệ thống truyền động quay vòng của chúng tôi.
Khi một bộ truyền động quay vòng được sử dụng trong ngành năng lượng mặt trời, người dùng phải chọn một bộ truyền động lý tưởng tùy theo diện tích thực tế của các tấm pin mặt trời.
Nói chung, ổ quay 3 inch phù hợp với hệ thống năng lượng mặt trời đi kèm với bảng điều khiển năng lượng mặt trời 3-5㎡, 7 inch cho bảng điều khiển năng lượng mặt trời 10-17 ㎡, 9 inch cho 18-30 ㎡, 12 inch cho 31-45㎡ và 14 inch với giá 46-60㎡.
