Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | người mẫu: | SDE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | worm gear slew drive,slewing ring gear |
||

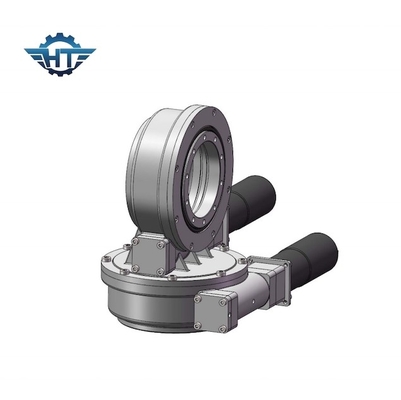

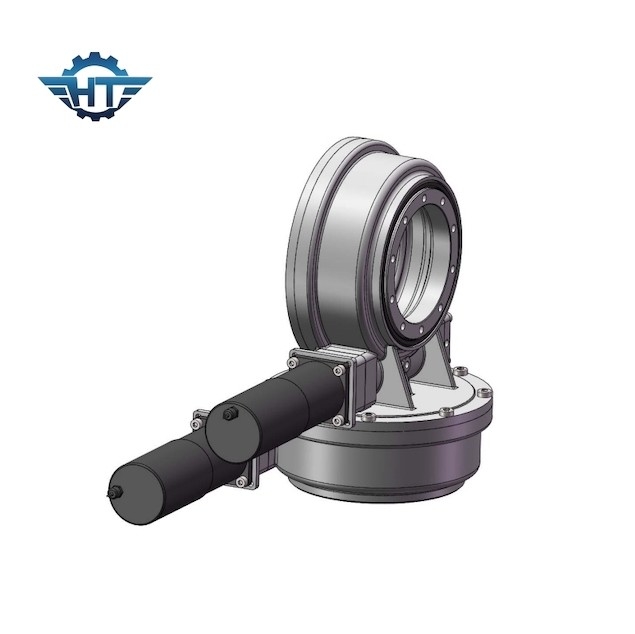

Hộp số truyền động trục kép IP66, tự bôi trơn để theo dõi mặt trời
Sự miêu tả
Hệ thống theo dõi năng lượng mặt trời bao gồm hệ thống theo dõi năng lượng mặt trời trục đơn và trục kép.Hệ thống theo dõi mặt trời trục đơn bao gồm hệ thống theo dõi đơn nghiêng và phẳng.
Đối với hệ thống theo dõi năng lượng mặt trời trục kép, dựa trên cấu trúc khung khác nhau, ba loại giải pháp truyền động quay vòng có thể được áp dụng:
1. sử dụng hai ổ đĩa quay một trục ngang (loại SE).
2. sử dụng một chiều ngang (kiểu SE) và một chiều dọc khác (kiểu CE).
3. sử dụng một ổ quay trục kép.(Loại SDE)
Tất cả các giải pháp đó đều có thể theo dõi mặt trời theo cả chiều dọc và chiều ngang, có nghĩa là luôn theo dõi mặt trời khi có ánh sáng mặt trời trực tiếp.
Các thông số chính của ổ đĩa quay SDE7
| tên sản phẩm | Ổ đĩa quay SDE7 |
| Mô-men xoắn đầu ra | 980 Nm;723 ft.lbs |
| Mô-men xoắn đầu ra tối đa | 1938 Nm;1429 ft.lbs |
| Mô-men xoắn nghiêng | 7000 Nm;5163 ft.lbs |
| Giữ mô-men xoắn | 13200 Nm;9736 ft.lbs |
| Xếp hạng trục tĩnh | 133,20 kN;29943 lb |
| Xếp hạng xuyên tâm tĩnh | 53 kN;11977 lb |
| Xếp hạng trục động | 31,90 kN;7171 lb |
| Xếp hạng xuyên tâm động | 27,91 kN;6274 lb |
| Giải pháp thay thế động cơ | 12/24 / 48VDC Động cơ;Động cơ bước;Động cơ không chổi than |
| Sản phẩm Phong cách | Trục kép;CPV / HCPV;Món ăn năng lượng mặt trời;Tháp năng lượng mặt trời |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, Máy công nghiệp |
| Hình vuông được đề xuất của bảng điều khiển | 30 mét vuông |
Các thông số hiệu suất của bộ truyền động kiểu dáng SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Người nộp đơn
Đối với năng lượng mặt trời: Nó được thiết kế trong hệ thống theo dõi năng lượng mặt trời để tăng hiệu quả phát điện.Sử dụng trong công nghiệp: Chủ yếu được sử dụng để truyền động cho hai vật thể quay tương đối với nhau ở góc 360 °.
