Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SDE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | worm gear slew drive,slewing ring gear |
||

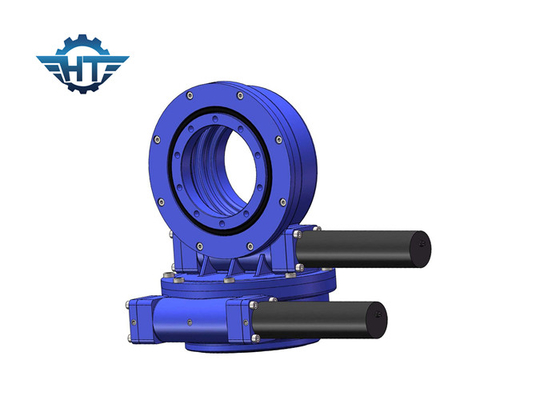

Envelope Worm Gear Hộp số truyền động trục kép cho năng lượng mặt trời
Worm Gear Dual Axis Slew DriveSự miêu tả
Nguyên lý tạo ra nhiệt điện mặt trời là thu ánh sáng mặt trời vào thiết bị thu năng lượng mặt trời qua gương, dùng quang năng đốt nóng môi chất truyền nhiệt (lỏng hoặc khí) trong thiết bị thu nhiệt, sau đó đốt nóng nước tạo thành hơi nước, truyền động hoặc trực tiếp truyền động máy phát điện để tạo ra điện.Nhìn chung, sản xuất nhiệt điện mặt trời có 4 dạng sau: máng, tháp, đĩa (đĩa) và Fresnel.
Máng
Hệ thống phát điện mặt trời kiểu máng được gọi là hệ thống phát điện mặt trời gương parabol dạng máng.Các bộ thu cô đặc kiểu máng parabol được bố trí mắc nối tiếp và song song, đốt nóng môi chất làm việc, tạo ra hơi quá nhiệt và dẫn động tổ máy tua bin hơi để tạo ra điện.
Tòa tháp
Năm 1973, sự bùng nổ của cuộc khủng hoảng dầu mỏ trên toàn thế giới đã kích thích việc nghiên cứu và phát triển công nghệ năng lượng mặt trời.So với pin mặt trời, giá thành cao và hiệu quả thấp.Hiệu suất sản xuất nhiệt điện mặt trời tương đối cao và công nghệ tương đối hoàn thiện.
Món ăn
Hệ thống phát điện mặt trời dạng đĩa (hay còn gọi là đĩa) là hệ thống điện mặt trời đầu tiên trên thế giới.Nó được cấu tạo bởi một gương parabol gồm nhiều gương.Nó nhận trọng tâm của paraboloid và môi trường truyền nhiệt trong vật nhận được đốt nóng.Lái động cơ để tạo ra điện khoảng 750 ℃.
Fresnel
Nguyên lý làm việc tương tự như phát điện quang nhiệt kiểu máng, ngoại trừ việc sử dụng dàn ngưng cấu trúc Fresnel thay cho gương.Điều này làm cho nó tương đối rẻ tiền, nhưng hiệu quả tương ứng sẽ giảm.
Do hệ thống như vậy chỉ có một số lần tập trung nên chất lượng hơi nước đun nóng không cao dẫn đến hiệu suất phát điện hàng năm của toàn hệ thống chỉ đạt khoảng 10%;nhưng do cấu trúc đơn giản của hệ thống và việc sử dụng trực tiếp môi trường truyền nhiệt để tạo ra hơi nước nên chi phí xây dựng và bảo trì của hệ thống cũng tương đối thấp.
Các thông số của SDE7 Slewing Drive
| tên sản phẩm | Ổ trượt SDE7 với động cơ bánh răng 43Nm 24Vdc |
| Mô-men xoắn đầu ra | 980 Nm;723 ft.lbs |
| Mô-men xoắn đầu ra tối đa | 1938 Nm;1429 ft.lbs |
| Mô-men xoắn nghiêng | 7000 Nm;5163 ft.lbs |
| Giữ mô-men xoắn | 13200 Nm;9736 ft.lbs |
| Xếp hạng trục tĩnh | 133,20 kN;29943 lb |
| Xếp hạng xuyên tâm tĩnh | 53 kN;11977 lb |
| Xếp hạng trục động | 31,90 kN;7171 lb |
| Xếp hạng xuyên tâm động | 27,91 kN;6274 lb |
| Giải pháp thay thế động cơ | Động cơ AC 380V / 220V;Động cơ bước;Động cơ không chổi than |
| Sản phẩm Phong cách | Trục kép;Trục đơn;CPV / HCPV;Món ăn năng lượng mặt trời;Hình parabol;Tháp năng lượng mặt trời |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, Máy công nghiệp |
Các thông số hiệu suất của bộ truyền động kiểu dáng SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
