Thông tin chi tiết sản phẩm:
|
| Kết cấu: | con sâu và bánh xe con sâu | Vật chất: | 42CrMo, QT |
|---|---|---|---|
| Sự bảo đảm: | 5 năm | Ứng dụng: | Tháp năng lượng mặt trời tập trung |
| Kích cỡ: | Tùy chỉnh | Màu sắc: | Tùy chỉnh |
| Động cơ: | Động cơ bước | gắn: | Gắn trục kép |
| Làm nổi bật: | worm gear slew drive,slewing ring gear |
||

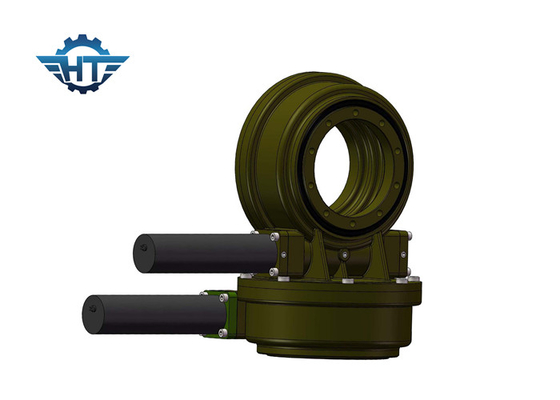

IP66 Worm Gear Hộp số truyền động kép trục quay cho tháp năng lượng mặt trời tập trung
Mô tả Truyền động Trục kép Worm Gear
Bộ truyền động quay vòng của Hangtuo bao gồm vỏ, ổ trục quay, vòng đệm, con sâu bao bọc với một số phụ tùng thay thế đã hoàn thiện.Chúng tôi cũng có thể sản xuất Động cơ điện tử và Động cơ thủy lực được sử dụng cho các bộ truyền động quay vòng, có thể di chuyển theo chiều kim đồng hồ và quay ngược chiều kim đồng hồ.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Ghi chú: Các kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảobản vẽ bán hàng.
Các ứng dụng
Hệ thống truyền động quay trục kép có thể được áp dụng trong tháp-trạm năng lượng mặt trời tập trung.Tower CSP sử dụng cấu trúc bể kép và nitrat nhị phân được sử dụng làm phương tiện hấp thụ nhiệt và lưu trữ nhiệt.Năng lượng mặt trời do cánh đồng heliostat quy mô lớn thu được được sử dụng để lưu trữ muối nóng chảy, sau đó muối nóng chảy được trao đổi với nước theo chỉ dẫn điều độ của lưới điện.Nhiệt độ cao và hơi nước áp suất cao được tạo ra sẽ thúc đẩy tổ máy phát tuabin tạo ra sản lượng điện liên tục, ổn định và có thể lập kế hoạch.
