Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SDE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | worm gear slew drive,slewing ring gear |
||

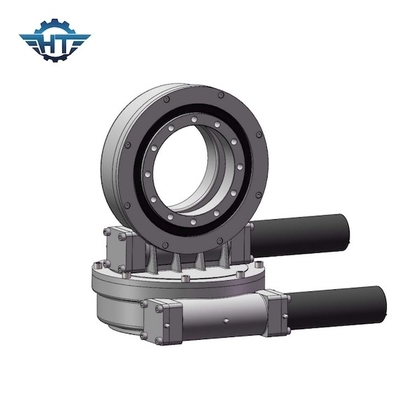

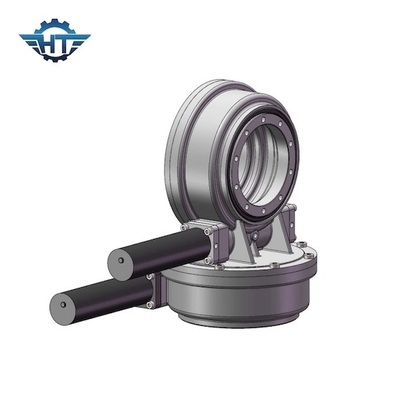

Tỷ lệ truyền cao Ổ đĩa quay SDE7 với bánh răng tự khóa cho nhiệt mặt trời Người theo dõi
Mô tả Ổ đĩa quay SDE7
Trong các nhà máy CSP, đặc biệt là các nhà máy CSP tháp, bộ truyền động quay vòng là thành phần cốt lõi của hệ thống theo dõi, điều khiển chuyển động phương vị và cao độ của các heliostats để đạt được sự tập trung hiệu quả của trường gương, cải thiện tỷ lệ sử dụng năng lượng ánh sáng và đảm bảo Trạm CSP.phát điện.
Bộ truyền động quay trục kép hoàn hảo cho các tình huống cần xoay theo cả chiều dọc và chiều ngang.Các ứng dụng điển hình bao gồm máy theo dõi năng lượng mặt trời trục kép, đĩa vệ tinh và radar, máy cần di chuyển 360 độ ở cả hai hướng.
Changzhou Hangtuo Mechanical Co., ltd là nhà sản xuất và xuất khẩu chuyên nghiệp của ổ trục quay / vòng quay / vòng quay, ổ quay / ổ quay, được ứng dụng chủ yếu trong máy móc cảng, máy khai thác mỏ, máy hàn, xe xây dựng, xe mô-đun, đơn hoặc hệ thống theo dõi năng lượng mặt trời trục kép, và hệ thống phong điện nhỏ, vệ tinh, ăng-ten, v.v.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Đặc trưng
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Bao bọc ổ sâu bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải cao
4. Chức năng tự khóa
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
