Thông tin chi tiết sản phẩm:
|
| Vật liệu: | 50Mn, 42CrMo | Số mô hình: | SDE12 |
|---|---|---|---|
| OEM: | Có sẵn | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời |
| Đánh giá IP: | IP67 | Điện áp đầu vào: | 24V một chiều |
| Nhiệt độ hoạt động: | -20℃ đến +120℃ | độ chính xác định vị: | ＜0,01° |
| Làm nổi bật: | slew drive motor,worm gear slew drive |
||

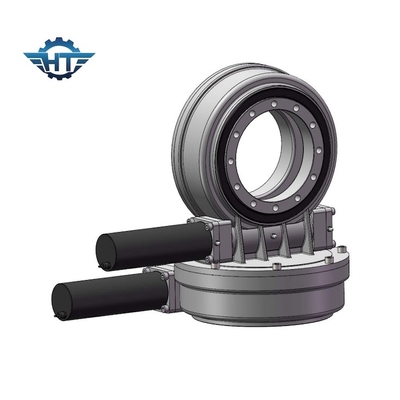

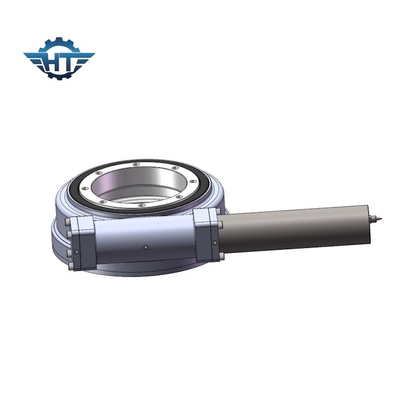

Hộp số truyền động trục kép Nema34 có độ chính xác cao cho hệ thống theo dõi năng lượng mặt trời giữ tải
Hộp số ổ đĩa xoay NEMA34 Mô tả
Bộ truyền động xoay của chúng tôi được trang bị công nghệ trục vít đồng hồ cát để có mô-men xoắn bánh răng tối đa và vòng quay mượt mà nhất.Các ứng dụng truyền động xoay điển hình bao gồm công nghiệp năng lượng mặt trời, cần cẩu xe tải, thang máy người và thiết bị tiện ích, phụ tùng thủy lực, thiết bị công cụ dầu, cần cẩu hàng hải, bộ xử lý lốp, máy đào và thang máy ô tô, nhưng truyền động xoay được sử dụng trong nhiều ứng dụng khác yêu cầu giữ tải và khả năng quay.Chúng tôi cung cấp các mô hình ổ đĩa xoay khác nhau với khả năng tải thời điểm khác nhau.Các ổ đĩa xoay tiêu chuẩn được trang bị một vỏ mở và một trục sâu đồng hồ cát tự khóa.Sau khi đầu vào nguồn điện trở về trạng thái trung tính, trục giun sẽ khóa tải vào vị trí mà không yêu cầu bất kỳ thiết bị hãm bên ngoài nào.
Truyền động xoay có thể bằng bánh răng sâu, bánh răng thúc đẩy, bánh răng côn.Và đối với vòng xoay bên trong, nó có thể là vòng xoay bóng một hàng, và cũng có thể là vòng xoay bóng hai hàng.Cái có hàng đôi có thể tải nhiều hơn.Nó có thể được chọn tùy thuộc vào ứng dụng của bạn.
Thông số hiệu suất ổ đĩa xoay trục kép
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Thuận lợi
1. Độ chính xác: dưới 0,1 độ
2. Tự khóa
3. Xếp hạng IP: IP66
4. Độ chính xác cao để cho phép hệ thống theo dõi hoàn toàn tự động theo cách chính xác hơn
5. Để đạt được sản lượng điện cao hơn khoảng 45% so với hệ thống lắp cố định
6. Dễ dàng cài đặt và xử lý
7. bảo trì dễ dàng
Ổ đĩa xoay trục kép
Ứng dụng ổ đĩa xoay phổ biến nhất cho ổ đĩa xoay trục kép là bộ theo dõi năng lượng mặt trời trục kép.Hệ thống theo dõi trục kép là một loại bộ nguồn có thể giữ cho tấm pin mặt trời hướng về phía mặt trời bất cứ lúc nào và làm cho ánh sáng mặt trời chiếu vào tấm pin mặt trời theo chiều dọc bất cứ lúc nào.Truyền động vòng xoay trục kép có thể cải thiện độ chính xác theo dõi và hiệu quả phát điện, điều đó có nghĩa là truyền động xoay trục kép có thể tạo ra một giải pháp hiệu quả và đáng tin cậy trong một truyền động.Các ổ đĩa xoay trục kép cho CPV có thể được gắn theo chiều ngang, chiều dọc hoặc trên sự kết hợp của nhiều trục.
Làm thế nào để chọn kích thước phù hợp của ổ đĩa xoay?
Việc chọn kích thước phù hợp của các ổ đĩa xoay để tránh không chỉ thiếu hiệu suất hoặc thặng dư hiệu suất đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả về chi phí.
Vui lòng cung cấp cho chúng tôi các thông tin sau để chọn ổ đĩa xoay phù hợp:
1. ứng dụng
2. toque đầu ra cần thiết.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải trọng, chẳng hạn như trọng lượng của các tấm và giá đỡ trên ổ đĩa xoay của chúng tôi.
3. kích thước tải trọng và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán xem bộ truyền động mà chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn hay không.
4. tốc độ đầu ra mà bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. các thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, v.v.
