Thông tin chi tiết sản phẩm:
|
| Sự cởi mở: | Đã đóng cửa | Người mẫu: | SDE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Hình thức truyền tải: | Worm Gear |
| Theo dõi chính xác: | 0,15 độ | Bươc: | bước đơn |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | Màu xám bạc |
| Làm nổi bật: | Dẫn động trục quay thủy lực ngang dọc,Động cơ truyền động trục sâu 24V,Động cơ truyền động quay 24V |
||

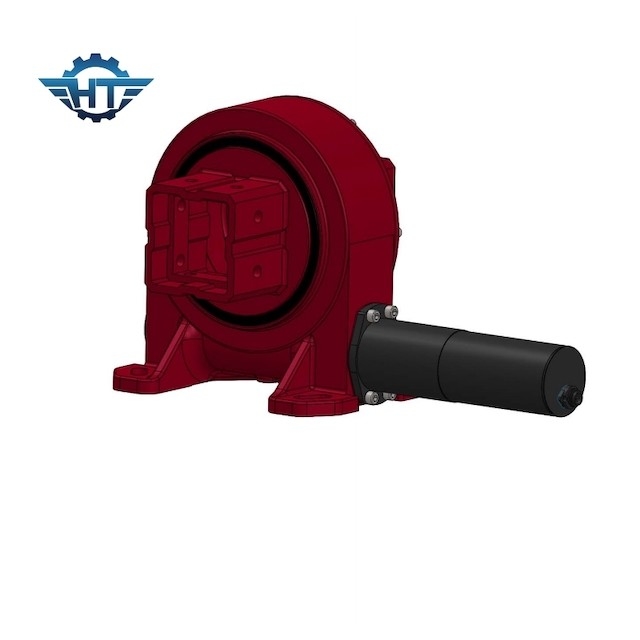

Worm và Worm Wheel Slewing Gear, Theo dõi dọc và ngang cho máy theo dõi PV
Mô tả bánh răng kéo
Bộ truyền động quay vòng được tạo thành từ một con sâu bao bọc, bánh răng, ngôi nhà, v.v. Các bộ truyền động quay vòng nhỏ gọn được đặc trưng bởi mật độ công suất cao của chúng.Các răng bánh răng sâu đảm bảo truyền mômen xoắn tới vòng quay.Thiết kế này đặc biệt thích hợp cho các ứng dụng yêu cầu mô-men xoắn cao và không gian lắp đặt hạn chế, chẳng hạn như bánh răng lái trên khung cẩu, các phương tiện hạng nặng khác, cần cẩu tải hoặc máy nông nghiệp.Chúng cũng có thể là một giải pháp hoàn hảo trong các dạng khác nhau của hệ thống theo dõi năng lượng mặt trời.
| tên sản phẩm | Ổ đĩa quay SDE7 |
| Mô-men xoắn đầu ra | 980 Nm;723 ft.lbs |
| Mô-men xoắn đầu ra tối đa | 1938 Nm;1429 ft.lbs |
| Mô-men xoắn nghiêng | 7000 Nm;5163 ft.lbs |
| Giữ mô-men xoắn | 13200 Nm;9736 ft.lbs |
| Xếp hạng trục tĩnh | 133,20 kN;29943 lb |
| Xếp hạng xuyên tâm tĩnh | 53 kN;11977 lb |
| Xếp hạng trục động | 31,90 kN;7171 lb |
| Xếp hạng xuyên tâm động | 27,91 kN;6274 lb |
| Giải pháp thay thế động cơ | Động cơ 12V / 24V;Động cơ bước;Động cơ không chổi than |
| Các ứng dụng | Trục kép;Trục đơn;CPV / HCPV;Món ăn năng lượng mặt trời;Hình parabol;Tháp năng lượng mặt trời |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, Máy móc công nghiệp |
| Hệ mặt trời Mét vuông | lên đến tấm pin mặt trời PV 30㎡ |
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Ứng dụng
Ổ quay hoặc ổ trục quay là bộ phận quay có thể chịu tải trọng khi quay chậm.Các sản phẩm dòng SE thường được sử dụng để lắp đặt theo phương ngang và được sử dụng trong lĩnh vực cơ khí truyền thống, hệ thống phát điện Fresnel trong lĩnh vực ánh sáng và nhiệt, và hệ thống theo dõi quang điện đơn dốc phẳng.Dòng VE thường được sử dụng để lắp đặt theo chiều dọc, được sử dụng trong hệ thống theo dõi quang điện một trục phẳng, hệ thống theo dõi quang điện một trục nghiêng, hệ thống nhiệt mặt trời loại khe nhỏ, Sê-ri SDE thường được sử dụng cho các ứng dụng quay theo cả hướng ngang và dọc, chẳng hạn như hệ thống nhiệt năng lượng mặt trời tháp, hệ thống theo dõi năng lượng mặt trời trục kép.
