Thông tin chi tiết sản phẩm:
|
| Mẫu số: | Bánh răng quay 17 inch | Nguyên liệu thô: | 50 triệu, 42CrMo |
|---|---|---|---|
| Sự cởi mở: | Đã đóng cửa | Trọng lượng: | 320 kg |
| Tỉ lệ: | 102: 1 | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời |
| MOQ: | Một miêng | cách vận chuyển: | bằng đường biển, đường hàng không, tốc hành, tàu hỏa |
| Làm nổi bật: | Worm Gear Slew Drive kép,Dual Axis Slew Drive 17 inch,Worm Gear Slew Drive 17 inch |
||

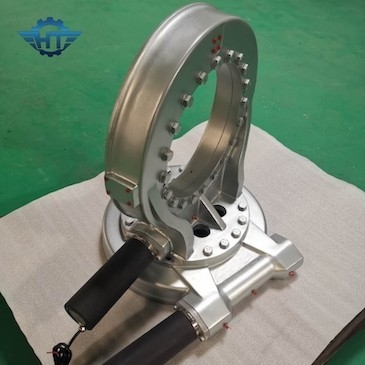

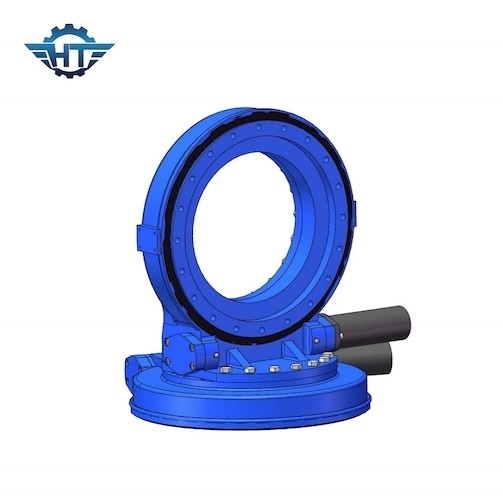

Bánh răng Worm Gear Truyền động bánh răng trục kép với động cơ điện cho hệ thống theo dõi năng lượng mặt trời
Mô tả bộ truyền động bánh răng
Truyền động quay vòng là một hộp số có thể chịu tải trọng hướng tâm và hướng trục một cách an toàn đồng thời và truyền mô-men xoắn quay ở tốc độ thấp.Xoay có thể trên một trục hoặc nhiều trục.Bộ truyền động quay vòng được lắp ráp từ bánh răng, sâu, phớt, vỏ, động cơ và các thành phần phụ trợ khác.Loại ổ quay kèm theo thường được sử dụng trong hệ thống theo dõi năng lượng mặt trời vì nó cần được sử dụng ngoài trời với tuổi thọ ít nhất 25 năm.Chúng tôi cũng có thể chọn một động cơ điện hoặc động cơ thủy lực phù hợp theo yêu cầu kỹ thuật của bạn.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Đặc trưng
1. quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ
2. Cấp bảo vệ IP66 để ngăn nước và bụi
3. Các loại ổ quay SE, VE và SDE đáp ứng yêu cầu của các ứng dụng khác nhau.
Bộ truyền động quay vòng một trục thẳng đứng VE hầu hết được áp dụng trong hệ thống theo dõi năng lượng mặt trời, công suất kết hợp parabol, trong khi bộ truyền động quay vòng một trục ngang SE được áp dụng trong hệ thống theo dõi năng lượng mặt trời, máy móc xây dựng và tuabin gió.Các ổ quay trục kép SDE được sử dụng trong các đĩa PV, CSP, CPV, ăng-ten vệ tinh và các đĩa quay.
