Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Dịch vụ OEM: | Có sẵn |
|---|---|---|---|
| Trọng lượng: | 160 kg | Tính năng: | Bánh răng tự khóa |
| Trang web cài đặt: | Mái nhà và Cánh đồng | Cài đặt: | Cài đặt nhanh |
| Gói vận chuyển: | trường hợp ván ép tiêu chuẩn | Thời gian dẫn: | trong kho |
| Làm nổi bật: | IP66 Worm Gear Slew Drive,Heliostat CSP Worm Gear Slew Drive,Động cơ truyền động quay Heliostat CSP |
||

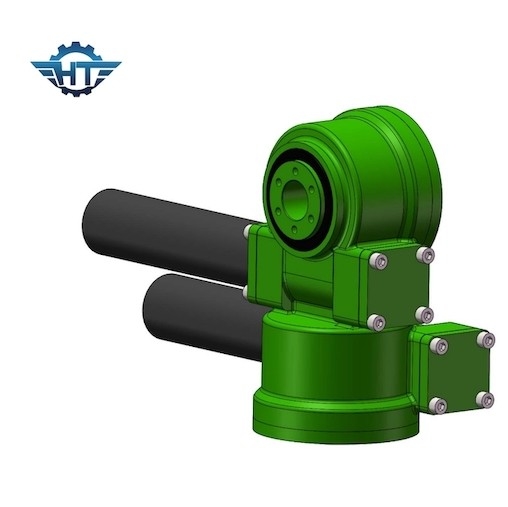

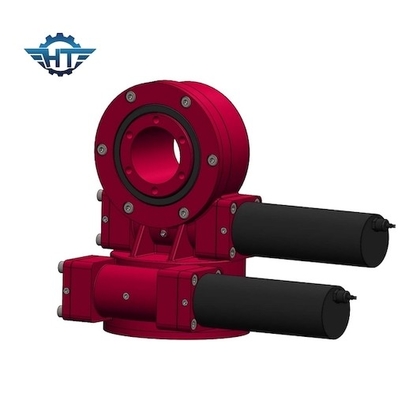

IP66 Worm Gear Slew Drive cho độ chính xác theo dõi cao Heliostat CSP Power Station
Mô tả ổ đĩa Worm Gear Slew
Bộ truyền động quay vòng giúp tối ưu hóa cấu trúc thiết kế hệ thống tổng thể, đảm bảo rằng cấu trúc tổng thể rất chắc chắn.Các thiết kế truyền động quay vòng của chúng tôi vượt qua phân tích kỹ thuật 3D có độ tin cậy cao.Tất cả các ổ quay đều được xử lý bằng sơn C4 để đảm bảo vòng đời 30 năm.Bộ truyền động quay vòng của chúng tôi có mô-men xoắn khởi động thấp, giúp làm việc hiệu quả hơn, giảm tốc độ và kéo dài tuổi thọ.
Các thông số của SDE12
| Ứng dụng | Hệ thống theo dõi năng lượng mặt trời kép |
| Số trục | 2 |
| Kích cỡ | 12 inch |
| Chứng nhận | CE, ISO9001 |
| Ngày giao hàng | 30 ~ 45 ngày |
| Đầu ra mô-men xoắn | 5800 Nm |
| Mô-men xoắn nghiêng | 25000 Nm |
| Giữ mô-men xoắn | 41000 Nm |
| Tỉ số truyền | 78: 1 |
| Tuổi thọ | 30 năm |
| Mức độ bảo vệ |
IP66 |
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Đóng gói và Vận chuyển
Tất cả các ổ quay sẽ được đóng gói bằng hộp gỗ không bay hơi.
Hỗ trợ vận chuyển đường biển, đường hàng không, đường bộ, chuyển phát nhanh như TNT, DHL, UPS, EMS, Fedex, vv cho vận chuyển hàng mẫu và hàng nhỏ.
