Thông tin chi tiết sản phẩm:
|
| Mẫu số: | SDE9, ZSDE9 | CHU KỲ NHIỆM VỤ: | 30 năm |
|---|---|---|---|
| Sự bảo đảm: | 5 năm | Kiểm tra báo cáo: | VÂNG |
| Sự cởi mở: | Đã đóng cửa | Kết cấu: | Worm và Gear |
| Ứng dụng: | Hệ thống theo dõi bảng điều khiển năng lượng mặt trời | Màu sắc: | như yêu cầu |
| Làm nổi bật: | Nhà ở kèm theo Bộ truyền động bánh răng dạng côn,Bộ truyền động bánh răng dạng côn 12 inch,động cơ truyền động quay vòng 12 inch |
||

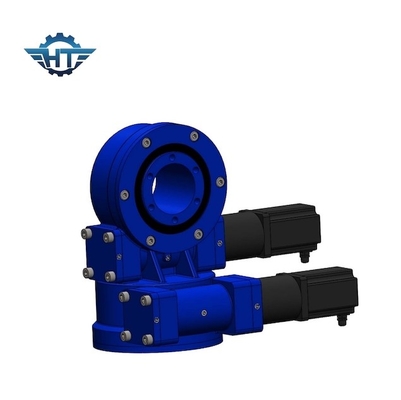

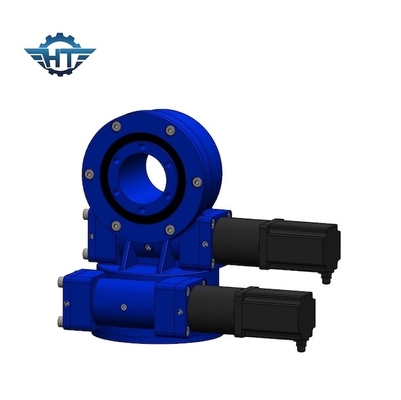

Bộ truyền động bánh răng côn trùng được bao bọc, Vỏ bọc kín cho hệ thống theo dõi bảng điều khiển năng lượng mặt trời
Mô tả bộ truyền động bánh răng côn trùng được bao bọc
Bộ truyền động quay trục kép được áp dụng trong hệ thống theo dõi năng lượng mặt trời trục kép cho phép đạt được mức năng lượng mặt trời tối ưu do khả năng đi theo mặt trời ở bất kỳ hướng nào.Bất kể mặt trời ở đâu trên bầu trời, nó có thể tự điều chỉnh góc để tiếp xúc trực tiếp với mặt trời.Vì tiếp xúc với môi trường hoang dã nên nó phải có khả năng chống thấm nước, chống cát và chịu được tải trọng gió, tải trọng tuyết và mưa bão cho tuổi thọ thực địa 25 năm.Đôi khi, nó cũng cần phải làm việc trong điều kiện nhiệt độ chênh lệch quá lớn, đây là một thách thức lớn đối với lớp phủ bề mặt, cao su làm kín và cả mỡ bôi trơn.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
|
Thông số hiệu suất mô hình SDE |
||||||||||||
|
Người mẫu |
Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) |
Tải trọng trục (kN) |
Tải trọng hướng tâm (kN) |
Tỉ lệ |
Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa |
Trọng lượng (kg) |
|
3 " |
600 |
1,5 |
5,8 |
10 |
15 |
31: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Vâng |
25kg |
|
5 " |
800 |
6 |
9.2 |
16 |
27 |
37: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Vâng |
34kg |
|
7 " |
2000 |
7,5 |
13,2 |
34 |
58 |
57: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Vâng |
56kg |
|
9 " |
4300 |
16 |
27,2 |
60 |
130 |
61: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Vâng |
92kg |
|
12 " |
5800 |
25 |
41 |
77 |
190 |
78: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Vâng |
160kg |
|
14 " |
6750 |
48 |
45 |
110 |
230 |
85: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Vâng |
224kg |
|
17 " |
9460 |
67 |
54 |
142 |
390 |
102: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Vâng |
320kg |
|
21 " |
16000 |
89 |
65 |
337 |
640 |
125: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Vâng |
492kg |
|
25 " |
21450 |
112 |
89 |
476 |
950 |
150: 1 |
40% |
≤0,15 |
66 |
-40 ～ + 80 |
Vâng |
705kg |
Ứng dụng
Hệ thống CSP tháp (TSP)
Tháp thu hoặc hệ thống thu trung tâm của hệ thống CSP tháp sử dụng các gương theo dõi mặt trời được gọi là heliostats để tập trung ánh sáng mặt trời vào bộ thu ở đỉnh tháp.Chất lỏng truyền nhiệt được làm nóng đến khoảng 600ºC trong bộ thu và được sử dụng để tạo ra hơi nước, sau đó được sử dụng để tạo ra điện trong tuabin hơi nước thông thường.Trong thời gian này, bộ truyền động quay vòng bắt buộc phải quay để gương có thể thu được nhiều nhiệt mặt trời nhất và ứng dụng này yêu cầu độ hở tốt hơn và độ ổn định tốt hơn của bộ truyền động quay vòng.
