Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 5 inch | Tỉ số truyền: | 37: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Loại hình: | ổ quay trục kép |
| Đăng kí: | máy theo dõi năng lượng mặt trời trục kép | Dịch vụ OEM: | Có sẵn |
| Nguồn gốc: | Thường Châu, Trung Quốc | Người lái xe: | Động cơ 12 / 24vdc, động cơ bước |
| Làm nổi bật: | slewing ring drive,worm drive motor |
||

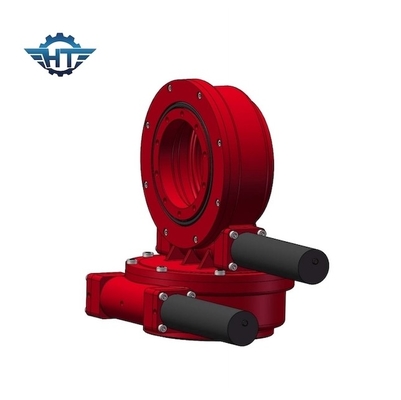

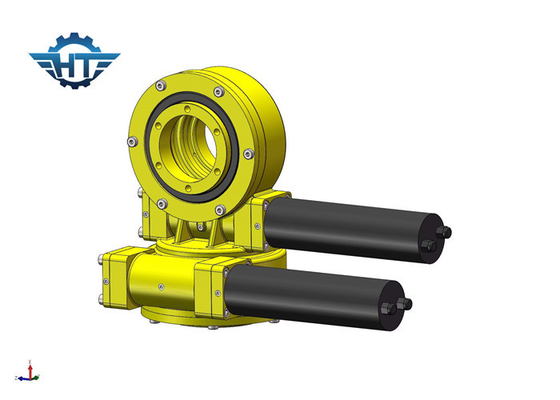

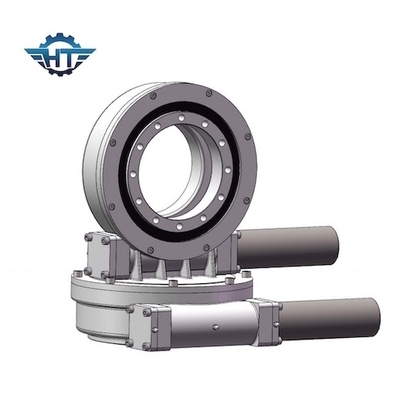

Ổ đĩa quay trục kép SDE5 với vỏ bọc IP66 cho máy theo dõi năng lượng mặt trời trục kép ngoài trời
Mô tả ổ đĩa kép trục quay
Nó chủ yếu được trang bị ổ trục quay, vỏ và trục sâu, v.v.
Nó có các tính năng của cấu trúc nhỏ gọn, đủ mô-men xoắn, tiếng ồn thấp, khả năng chống lực tốt và hoạt động ổn định và an toàn.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Đăng kí
Truyền động quay có thể chịu nhiều tải dọc trục, tải hướng tâm và mô men nghiêng.Bàn xoay hoặc khung quay theo góc phương vị và độ cao được điều khiển bởi ổ quay.
Nó được sử dụng trong Cần trục / Máy xúc / Năng lượng mặt trời / xe tải làm việc trên cao / máy khác.
Thuận lợi
1. Được thiết kế với trục sâu đồng hồ cát giúp tiếp xúc với răng nhiều hơn và mô-men xoắn cao hơn
2. Tuổi thọ sử dụng được tăng lên nhờ bánh răng và mương cứng lại
3. Hiệu suất sản phẩm được kiểm tra và đảm bảo chất lượng sản phẩm.
Có nhiều ứng dụng trong đó bộ truyền động quay vòng có thể được sử dụng, chủ yếu vì nó hoàn hảo cho các ứng dụng yêu cầu cả công suất giữ tải và cường độ mô-men quay.
