Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Số mô hình: | SDE21 |
|---|---|---|---|
| OEM: | Có sẵn | Đăng kí: | tháp năng lượng mặt trời và PV tập trung |
| Tỉ lệ: | 125 | Nhà ở khép kín: | Đúng |
| Sự bảo đảm: | 3 năm | Cả đời: | 30 năm |
| Phương pháp xoay vòng: | Hai hướng | ||
| Làm nổi bật: | Worm Gear Slew Ring Drive,Tower Concentrated Plant Slew Ring Drive,Selflock Sde Slew Ring Drive |
||

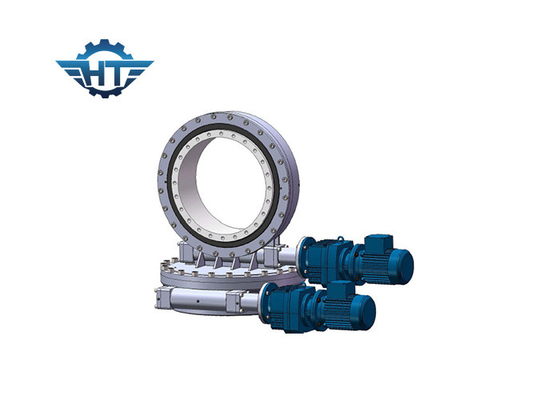

Tự khóa SDE Series Worm Gear Slew Ring Drive được sử dụng cho nhà máy tập trung tháp và CPV
Ổ đĩa quay trục kép độ chính xác cao độ chính xác cao cho máy theo dõi năng lượng mặt trời
Nói chung, bộ truyền động bánh răng quay được sử dụng trong máy móc cảng, phương tiện xây dựng đặc biệt, xe kéo, tất cả các loại cần trục, nền tảng làm việc trên không.Ngày nay, khi nhu cầu toàn cầu về năng lượng sạch, truyền động quay vòng được sử dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời, tuabin gió nhỏ
Hangtuo có đầy đủ trang thiết bị với tất cả các máy móc tiên tiến phục vụ cho quá trình sản xuất, lắp ráp, kiểm tra, thử nghiệm và tự động làm sạch và sơn và dây chuyền sơn điện.
Truyền động quay là sự kết hợp của vòng quay với trục trấu đồng hồ cát, bộ phận này cung cấp khả năng tiếp xúc với răng nhiều hơn, tăng mô-men xoắn truyền động và quay mượt mà hơn.
Đặc trưng
1. Tải trọng hướng tâm và hướng trục, đồng thời mô men nghiêng
2. Tiết kiệm không gian trong cơ sở vật chất
3. Công suất tải tối đa trong một thiết kế nhỏ gọn
4. Tuổi thọ kéo dài
5. Mô-men xoắn đầu ra cao hơn và tải trọng giữ
6. Độ chính xác theo dõi hàng đầu
7. Chống ăn mòn mạnh và niêm phong hiệu quả
Danh sách các bộ phận chính
1, Cơ sở nhà ở
2, Vòng quay
3, Đường đua
4, con dấu
5, Tấm trên cùng
6, Truyền động (động cơ thủy lực / động cơ điện tử)
7, Bộ chuyển đổi động cơ
8, O-ring
9, lỗ đầu vào
10, Trục đối diện với động cơ
11, End Cap
12, Bìa
13, Bộ mã hóa
Thuận lợi
1. Chúng tôi có thể cung cấp các kích thước khác nhau của ổ quay.
2. Phạm vi đường kính: 3 inch ----- 25 inch, Phạm vi trọng lượng: 25kg -------- 705kg
3. Thiết kế và sản xuất theo nhu cầu của khách hàng, ổ quay OEM.
4. Chất lượng cao, giá cả cạnh tranh, giao hàng nhanh chóng và dịch vụ tốt nhất.
Tiêu chuẩn
ISO9001: 2008, CE
Thông số truyền động trục kép
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Đúng | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Đúng | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 705 |
