Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | trục kép 21 inch |
|---|---|---|---|
| Giữ mô-men xoắn: | 89 kNm | Mô-men xoắn nghiêng: | 65 kNm |
| Hiệu quả: | 40% | Màu sắc: | như yêu cầu |
| Phản ứng dữ dội: | dưới 0,1 độ | Đăng kí: | Máy xây dựng |
| Làm nổi bật: | small slew drive,worm drive motor |
||

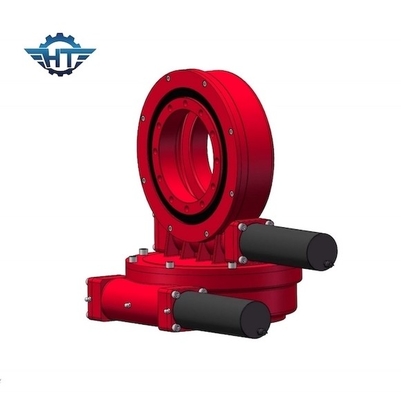

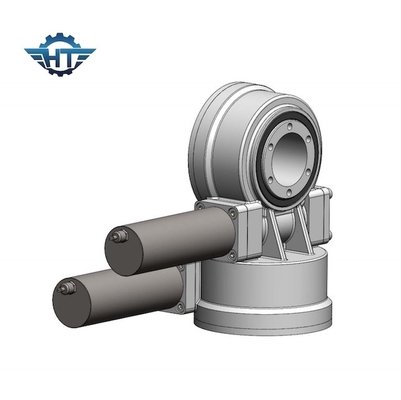

SDE21 "Bộ truyền động trục kép mô men xoắn cao cho vệ tinh / rô bốt / máy xây dựng
Mô tả ổ đĩa kép trục quay vệ tinh
Thiết kế dẫn động quay vòng hai trục với truyền động hai trục cùng một lúc.Nó tiếp xúc với răng nhiều hơn và mô-men xoắn đầu ra gấp đôi so với truyền động quay vòng SE Series. Sản phẩm này có lịch sử lâu đời, công nghệ quy trình đã rất phát triển.
Đặc trưng
Tùy chọn động cơ bánh răng
Hộp số hành tinh và điện có thể được thiết kế theo yêu cầu của khách hàng. Truyền động cánh quạt có ưu điểm là tiết kiệm không gian trong cơ sở vật chất, khả năng chịu tải tối đa trong một thiết kế nhỏ gọn, tuổi thọ cao, giảm chi phí bảo trì.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Các ứng dụng
Truyền động quay trục kép có thể được áp dụng trong hệ thống theo dõi năng lượng mặt trời, đĩa năng lượng mặt trời, PV, CPV, CSP, tuabin gió và đĩa vệ tinh.
