Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo, QT | Tỉ số truyền: | 125: 1 |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 16 kNm | Giữ mô-men xoắn: | 89 kNm |
| Mô-men xoắn nghiêng: | 65 kNm | Màu tiêu chuẩn: | RAL 9006 |
| Phản ứng dữ dội: | dưới 0,1 độ | Loại xoay: | Trục đôi |
| Làm nổi bật: | slewing ring drive,small slew drive |
||

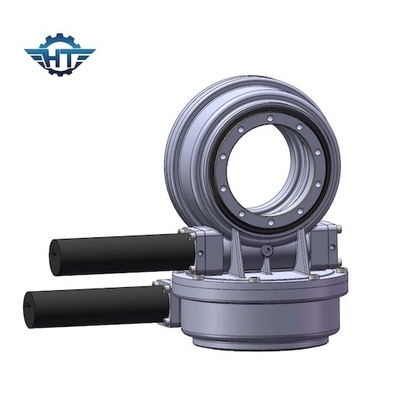

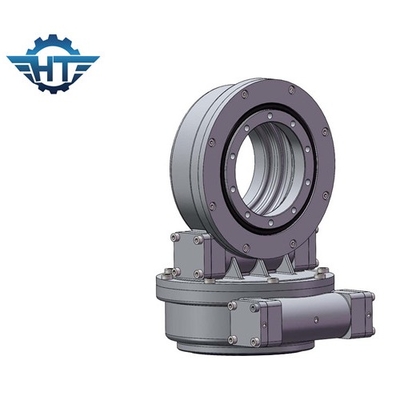

Tỷ lệ bánh răng SDE21 125/1 Hourglass Worm Gear Slew Drive với vỏ bọc kín cho CPV
Mô tả ổ đĩa Worm Gear Slew
Truyền động quay được sử dụng để truyền đồng thời lực dọc trục và lực hướng tâm cũng như truyền mômen nghiêng.Bộ truyền động quay bao gồm một vòng quay dạng bi hoặc con lăn, bộ truyền động thủy lực hoặc điện và một vỏ bọc hoàn toàn.Bộ truyền động quay Series SE được thiết kế với bánh răng sâu.
SDE3, SDE7, SDE21 Thiết bị truyền động quay vòng được chứng nhận ISO9001 / CE cho máy theo dõi mặt trời
1) Mô-men xoắn đầu ra cao hơn và tải trọng giữ
2) Độ chính xác theo dõi hàng đầu
3) Chống ăn mòn mạnh và niêm phong hiệu quả
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Ghi chú: Kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Các lĩnh vực ứng dụng
| Lĩnh vực điện gió | Máy móc luyện kim |
| Công nghiệp nhẹ | Thiết bị nặng |
| Port / Marine Machiner | Sản phẩm quân sự. |
| Khai thác máy xây dựng | Thiết bị công trình thép |
| Nhà máy xử lý nước thải | Máy móc nông nghiệp |
