Thông tin chi tiết sản phẩm:
|
| Vật chất: | QT | Người mẫu: | SDE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 7500 Nm |
| Tải dọc trục: | 34 kN | Tải xuyên tâm: | 58 kN |
| Làm nổi bật: | hydraulic slew motor,slewing gear |
||

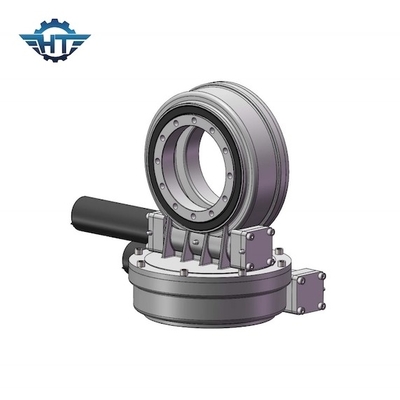

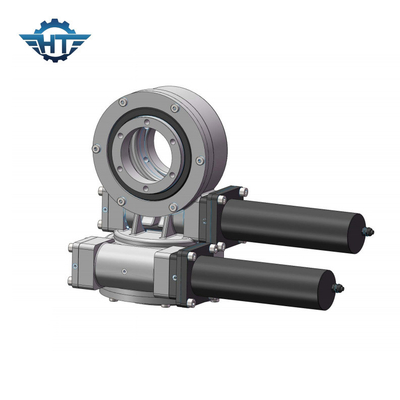

Hộp số truyền động trục kép 7 inch với động cơ điện 24v DC cho hệ thống theo dõi năng lượng mặt trời
Mô tả Hộp số Truyền động Slew
Bộ truyền động quay trục kép hoàn hảo cho các tình huống cần xoay theo cả chiều dọc và chiều ngang.Các ứng dụng điển hình bao gồm máy theo dõi năng lượng mặt trời trục kép, đĩa vệ tinh và radar, máy cần di chuyển 360 độ ở cả hai hướng.Bộ truyền động quay vòng của Hangtuo áp dụng thiết kế tích hợp của cao độ và phương vị, và cấu trúc tổng thể nhỏ gọn, giúp giải quyết vấn đề lắp đặt phức tạp của bộ giảm tốc phân chia, giảm các bộ phận thừa và giảm tỷ lệ hỏng hóc của động cơ chính;đồng thời, để đảm bảo khả năng chịu lực đáng tin cậy, ổ trục quay theo phương vị Hệ thống sử dụng ổ bi tiếp xúc bốn điểm có độ bền cao, có thể chịu mômen lật lớn trong khi chịu một lực dọc trục và lực hướng tâm nhất định.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Đặc trưng
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Bao bọc ổ sâu bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải cao
4. Chức năng tự khóa
