Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SDE5 | Tỉ số truyền: | 37: 1 |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 800 Nm | Giữ mô-men xoắn: | 9200 Nm |
| Mô-men xoắn nghiêng: | 6000 Nm | Hiệu quả: | 40% |
| Phản ứng dữ dội: | 0,15 ° | Tính năng: | trục kép tự khóa |
| Làm nổi bật: | Bộ truyền động quay vòng điện tốc độ thấp,bộ truyền động quay vòng bằng điện 6000Nm Mô-men xoắn nghiêng,bộ truyền động vòng quay 6000Nm Mô-men xoắn nghiêng |
||

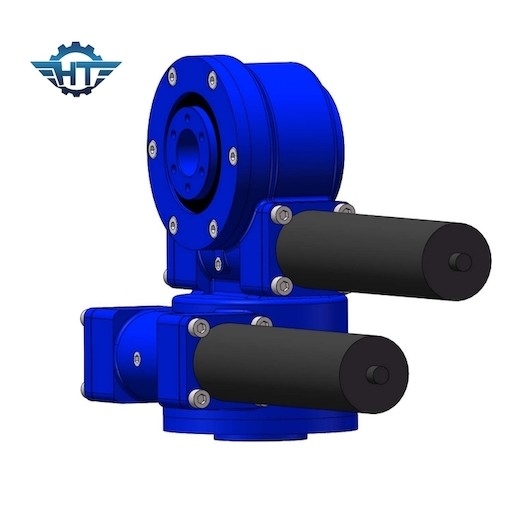

Hộp số trượt trục kép tốc độ thấp SDE5 cho hệ thống theo dõi PV có độ chính xác cao
Mô tả Hộp số Trục kép
Bộ truyền động quay vòng của chúng tôi có thời điểm lật ngược mạnh mẽ và sử dụng bộ truyền động sâu bao bọc, có thể truyền tải trọng lớn hơn với sự tiếp xúc nhiều răng và có chức năng tự khóa để nâng cao độ an toàn của hệ thống.Hệ truyền động quay vòng có hiệu suất từ 6kNm đến 220kNm mô-men xoắn giữ, mô-men xoắn đầu ra 200Nm đến 63kNm, khả năng chịu tải mô-men xoắn 500Nm đến 271kNm và tỷ số truyền từ 31: 1 đến 156.600: 1.Có thể lắp đặt theo chiều ngang, chiều dọc hoặc kết hợp nhiều trục.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Thiết kế đặc biệt theo các ứng dụng và dự án khác nhau
Nó có thể phù hợp với các loại động cơ khác nhau, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ servo, v.v.
Bề mặt của thiết bị truyền động quay có thể được phun bất kỳ màu nào theo yêu cầu của khách hàng
Người nộp đơn
Bộ truyền động quay vòng của chúng tôi được thiết kế để có tuổi thọ cao và ít bảo trì.Chúng yêu cầu rất ít không gian lắp đặt nhưng có thể chịu được tải trọng tối đa.Đó là lý do tại sao chúng là giải pháp cho nhiều ứng dụng: truyền động quay vòng cho lâm nghiệp, nông nghiệp, khai thác mỏ, nền tảng có người lái, nhiều ứng dụng hàng hải cũng như chế tạo máy và kỹ thuật, tập trung hệ thống theo dõi năng lượng mặt trời, hệ thống theo dõi năng lượng mặt trời trục đơn hoặc trục kép.
