Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | SDE5 " |
|---|---|---|---|
| Tỉ số truyền: | 37: 1 | Giữ mô-men xoắn: | 9200 Nm |
| Mô-men xoắn nghiêng: | 6000 Nm | Tải dọc trục: | 16 kN |
| Tải xuyên tâm: | 27 kN | Hiệu quả: | 40% |
| Làm nổi bật: | Ổ đĩa quay trục kép SDE7,Gioăng chống thấm ổ đĩa kép trục kép,ổ đĩa vòng quay tải trọng trục 16kN |
||

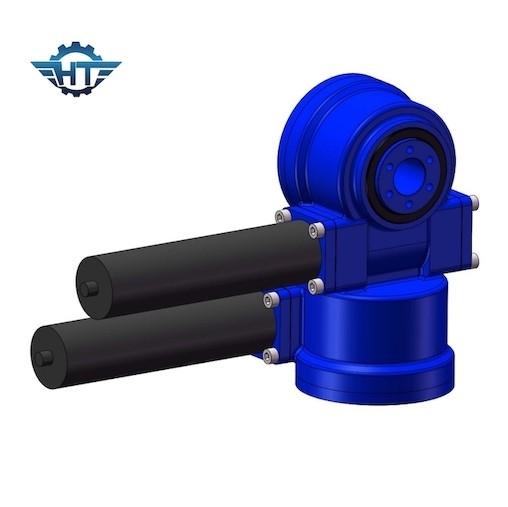

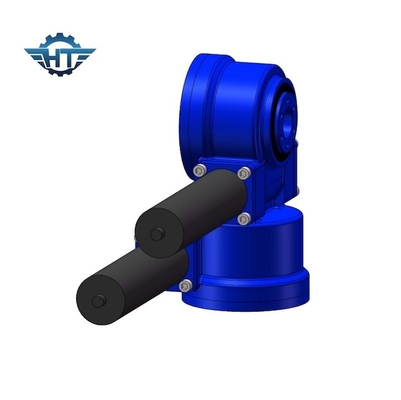

Ổ đĩa trượt trục kép SDE5, niêm phong chống nước cho máy theo dõi năng lượng mặt trời PV và CSP
Mô tả ổ đĩa trượt trục kép SDE5
| tên sản phẩm | Ổ đĩa trượt SDE5 với động cơ bánh răng 43Nm |
| Mô-men xoắn đầu ra | 800 Nm |
| Mô-men xoắn nghiêng | 6000 Nm |
| Giữ mô-men xoắn | 9200 Nm |
| Xếp hạng trục tĩnh | 16 kN |
| Xếp hạng xuyên tâm tĩnh | 27 kN |
| Giải pháp thay thế động cơ | Động cơ xoay chiều 380V / 220V, Động cơ bước, Động cơ không chổi than |
| Sản phẩm Phong cách | Trục kép, CPV, Đĩa năng lượng mặt trời, Parabol, Heliostat |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, Máy móc công nghiệp |
Mô-men xoắn nghiêng: Mô-men xoắn là tải trọng nhân với khoảng cách giữa vị trí của tải và tâm của ổ trục quay.Nếu qorque sinh ra bởi tải trọng và khoảng cách lớn hơn mômen quay nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm: Tải trọng thẳng đứng lên trục của ổ trục quay
Tải trọng trục: Tải trọng song song với trục của ổ trục quay
Mômen giữ: Là mômen quay ngược. Khi ổ đĩa quay ngược chiều và các bộ phận không bị hư hỏng, Mômen xoắn lớn nhất đạt được được gọi là mômen giữ.
Tự khóa: Chỉ khi được tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Ứng dụng
Ổ đĩa quay quang điện năng lượng mặt trời sê-ri SDE được thiết kế cho
Các sản phẩm hiệu suất cao được phát triển và thiết kế cho các hệ thống theo dõi năng lượng mặt trời, thích hợp cho các hệ thống theo dõi trục đơn và trục đôi quang điện, hệ thống phát điện quang điện tập trung, hệ thống ổn áp tháp, sản xuất điện Stirling bướm, sưởi ấm, phát điện tập trung máng, sưởi ấm và các ứng dụng năng lượng mặt trời khác trong hệ thống theo dõi.Nó cũng có thể được tùy chỉnh theo nhu cầu của bạn.
