Thông tin chi tiết sản phẩm:
|
| Vật chất: | 42CrMo, QT | Người mẫu: | SDE7A-57MHD |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
| Tải dọc trục: | 34 kN | Tải xuyên tâm: | 58 kN |
| Làm nổi bật: | Bộ truyền động quay trục kép chống tia cực tím,bộ truyền động trục kép 220V AC,220V AC vòng quay ổ xoắn AC |
||

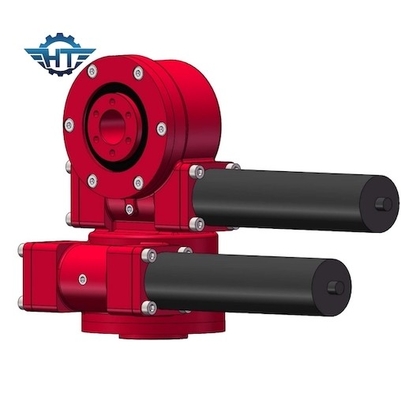

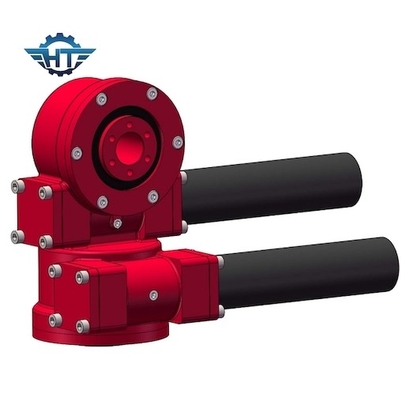

Bánh răng trượt trục kép chống tia UV SDE7 cho hệ thống theo dõi năng lượng mặt trời giá đỡ PV
Mô tả bánh răng trượt trục kép SDE7
| tên sản phẩm | Ổ đĩa trượt SDE7 với Động cơ bánh răng 43Nm 24Vdc |
| Mô-men xoắn đầu ra | 980 Nm;723 ft.lbs |
| Mô-men xoắn đầu ra tối đa | 1938 Nm;1429 ft.lbs |
| Mô-men xoắn nghiêng | 7000 Nm;5163 ft.lbs |
| Giữ mô-men xoắn | 13200 Nm;9736 ft.lbs |
| Xếp hạng trục tĩnh | 133,20 kN;29943 lb |
| Xếp hạng xuyên tâm tĩnh | 53 kN;11977 lb |
| Xếp hạng trục động | 31,90 kN;7171 lb |
| Xếp hạng xuyên tâm động | 27,91 kN;6274 lb |
| Giải pháp thay thế động cơ | Động cơ AC 380V / 220V;Động cơ bước;Động cơ không chổi than |
| Sản phẩm Phong cách | Trục kép;Trục đơn; |
| Ứng dụng | Hệ thống theo dõi trục kép, CPV, Tháp (TSP), Ăng ten vệ tinh |
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Đặc trưng
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Bao bọc ổ sâu bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải cao
4. Chức năng tự khóa
Người nộp đơn
Bộ truyền động quay vòng dòng SDE hấp thụ những ưu điểm của bộ truyền động quay ngang và dọc trong quá trình thiết kế, đồng thời có khả năng quay theo hướng 3D của góc ngang và góc cùng một lúc.Để biết thêm thông số chi tiết, vui lòng tham khảo bảng thông số hoạt động.Dựa trên cấu trúc ngang và dọc, dòng ZSDE đã cải thiện đáng kể độ chính xác, khiến nó được sử dụng rộng rãi trong quang điện, hệ thống điện mặt trời tập trung và theo dõi ăng ten vệ tinh nhỏ.
