Thông tin chi tiết sản phẩm:
|
| Vật chất: | 42CrMo, QT | Tỉ số truyền: | 31: 1 |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 600 Nm | Giữ mô-men xoắn: | 1500 Nm |
| Mô-men xoắn nghiêng: | 5800 Nm | Phản ứng dữ dội: | 0,15 ° |
| Loại xoay: | Ngang và dọc | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | Động cơ điện Bộ truyền động vòng quay,Bộ truyền động vòng quay nhiều răng,Hộp số truyền động vòng quay mô-men xoắn 600 Nm |
||

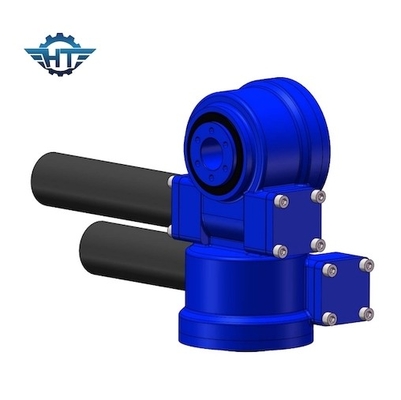

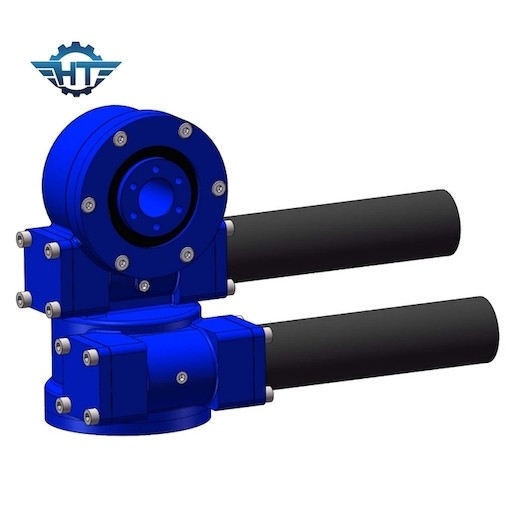

Hộp số trượt trục kép SDE3 với động cơ điện cho hệ thống theo dõi bảng năng lượng mặt trời
Mô tả Hộp số Trục kép
Truyền động quay được sử dụng để truyền đồng thời lực dọc trục và lực hướng tâm cũng như truyền mômen nghiêng.Bộ truyền động quay bao gồm một vòng quay dạng bi hoặc con lăn, bộ truyền động thủy lực hoặc điện và một vỏ bọc hoàn toàn.Bộ truyền động quay Series SE được thiết kế với bánh răng sâu.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Đặc trưng
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Bao bọc ổ sâu bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải cao
4. Chức năng tự khóa
Người nộp đơn
Trong bối cảnh nguồn năng lượng hóa thạch có hạn được khai thác và sử dụng quá mức, nguồn năng lượng mặt trời không cạn kiệt đã thu hút sự chú ý của toàn cầu.Công nghệ phát điện quang điện đang phát triển nhanh chóng.Các mô-đun quang điện được cài đặt trên giá đỡ quang điện.Theo các dạng cấu trúc khác nhau của chúng, có hai loại: loại cố định và loại theo dõi.Thiết bị truyền động quay được lắp đặt trên hệ thống phát điện quang điện theo dõi, để giá đỡ cố định trở thành loại theo dõi.Do đó, góc làm việc của mô-đun quang điện có thể được điều chỉnh theo độ cao hoặc / và góc phương vị của mặt trời, để bề mặt nhận ánh sáng của mô-đun quang điện có thể vuông góc với tia nắng bất cứ lúc nào.có thể, do đó nhận được nhiều năng lượng mặt trời hơn và tăng sản lượng điện.
