Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SDE9 | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 4300 Nm | Mô-men xoắn nghiêng: | 16 kNm |
| Mô-men xoắn giữ Moment: | 27,2 kNm | Hiệu quả: | 40% |
| Màu tiêu chuẩn: | RAL9006 | Tính năng: | tự khóa kèm theo |
| Làm nổi bật: | Bộ truyền động trục kép 5 inch,bộ truyền động trục kép Mô men xoắn 800NM,hộp số quay vòng chống mài mòn |
||

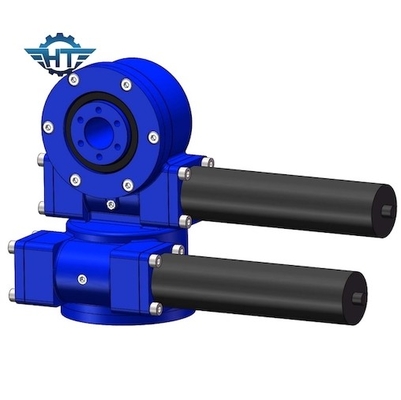

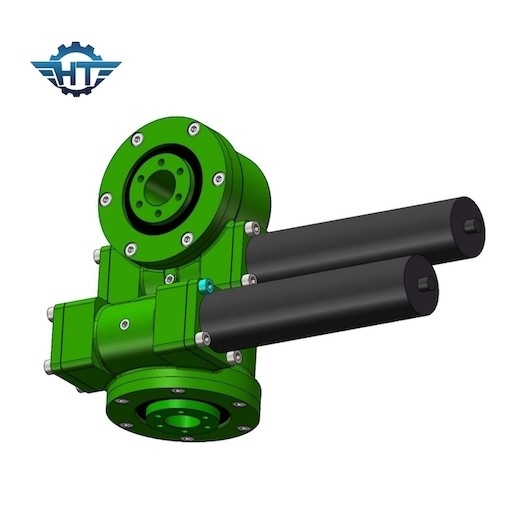

61: 1 Tỷ lệ bánh răng 5 inch Vòng quay bánh răng Worm cho hệ thống theo dõi năng lượng mặt trời trục kép
5 inch Worm Gear Slewing Ring Mô tả
Worm Drive, là bộ truyền động bánh răng sâu chịu mài mòn cao hơn, có thể tải mô-men xoắn đầu ra mạnh và mô-men xoắn nghiêng với hiệu suất ổn định và độ tin cậy tốt.Ổ sâu cũng có sẵn để theo dõi trường chính xác cao hơn như CPV, CSP, các ứng dụng vệ tinh.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Thuận lợi
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Bao bọc ổ sâu bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải cao
4. Chức năng tự khóa
Người nộp đơn
Bằng cách áp dụng các ổ quay trục kép trên hệ thống theo dõi năng lượng mặt trời, các tấm pin mặt trời sẽ luôn hướng về phía mặt trời, bất kể mùa, thời gian trong ngày hoặc vĩ độ của các khu vực.Nó có thể cho phép chủ dự án tăng công suất điện lên đến 40% và do đó năng suất cao hơn.
