Thông tin chi tiết sản phẩm:
|
| Người mẫu: | độ chính xác cao 3 inch | Tỉ số truyền: | 31: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Độ chính xác: | 0,05 độ |
| Động cơ: | Động cơ điện, nema, servo | Cài đặt phương pháp: | Đã cài đặt theo chiều dọc |
| Ứng dụng: | Bộ phản xạ Parabol tập trung | Màu sắc: | như yêu cầu |
| Làm nổi bật: | Bộ truyền động quay điện dạng phản xạ Parabol,Bộ truyền động quay bằng điện 0,05 độ |
||

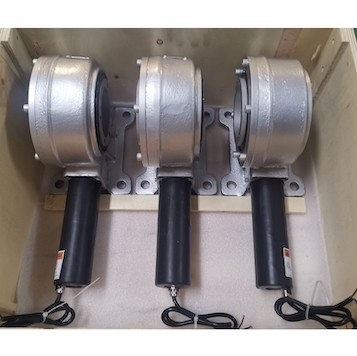

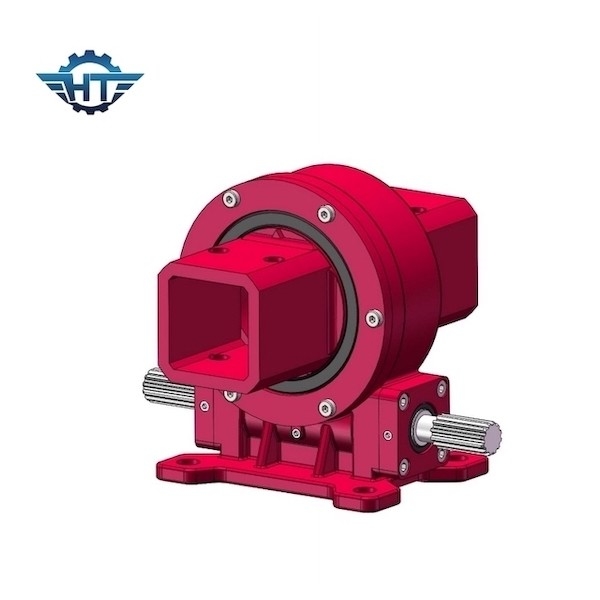

Bộ truyền động năng lượng mặt trời 3 inch có độ chính xác cao cho bộ phản xạ Parabol tập trung
Mô tả ổ đĩa quay có độ chính xác cao
Bộ truyền động quay vòng 5 inch thẳng đứng với độ chính xác cao có thể được ứng dụng trong các nhà máy điện máng hình parabol (PTPP).Nó là một loại nhà máy nhiệt điện được phát triển có thể tạo ra điện bằng cách thu nhiệt của mặt trời vào chất lỏng có nhiệt độ cao.
Đường parabol thông qua các nhà máy điện bao gồm: gương phản xạ parabol (gương), ống thu, cấu trúc hỗ trợ bằng kim loại, hệ thống theo dõi bao gồm các bộ truyền động quay vòng, cảm biến và điều khiển.Các ổ quay là bộ phận cốt lõi của thiết bị theo dõi.
Tham số Hiệu suất VE5
| Người mẫu: | ổ quay 5 inch thẳng đứng |
| Mô-men xoắn đầu ra định mức: | 962 Nm |
| Mô-men xoắn nghiêng: | 5000 Nm |
| Tải dọc trục: | 16 kN |
| Tải xuyên tâm: | 27 kN |
| Mô-men xoắn giữ: | 30 kNm |
| Hiệu quả: | 40% |
| Độ chính xác: | 0,15 ° |
| Tự khóa: | Vâng |
| Trọng lượng: | 18 kg |
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Hệ thống Fresnel CSP
Hệ thống quang nhiệt Fresnel thông qua bộ phận theo dõi trong hệ thống, bao gồm thiết bị truyền động quay làm lõi của bộ phận theo dõi, gương và bộ thu tuyến tính được đặt theo hướng bắc nam.thu nhiệt mặt trời tối đa.
