Thông tin chi tiết sản phẩm:
|
| Kết cấu: | con sâu và bánh xe con sâu | Vật chất: | 42CrMo, QT |
|---|---|---|---|
| Sự bảo đảm: | 5 năm | Ứng dụng: | Hệ thống điện mặt trời hình parabol |
| Nhãn hiệu: | Tùy chỉnh | Màu sắc: | Tùy chỉnh |
| Điện áp động cơ: | 24V DC | Thời gian mẫu: | 3 ~ 15 ngày |
| Làm nổi bật: | Bộ truyền động quay trục kép nhỏ Worm,bộ truyền động trục kép CSP Heliostat,bộ truyền động quay vòng nhỏ CSP Heliostat |
||

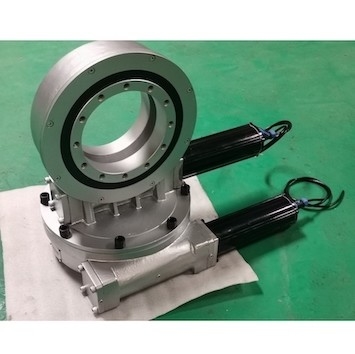

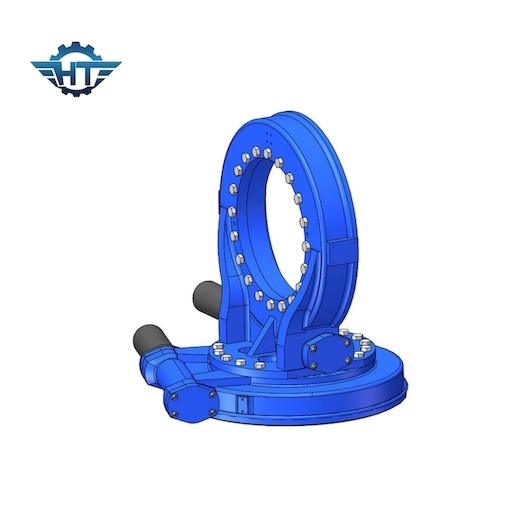

Bộ truyền động vòng quay bánh răng giun nhỏ cho hệ thống điện mặt trời CSP Heliostat và Parabol
Mô tả ổ đĩa vòng quay tay
Bộ truyền động quay vòng dòng SDE của chúng tôi chủ yếu được sử dụng cho các hệ thống theo dõi năng lượng mặt trời PV, STP, CSP, mô hình này là trục kép cho các hướng ngang và cao.Nó có thể được sử dụng cho 10 mét vuông tấm pin mặt trời.Chúng tôi cam kết nghiên cứu, phát triển và áp dụng các bộ truyền động quay vòng chính xác, chất lượng cao, chúng tôi cung cấp các ổ trục quay ngang, ổ trục kép và ổ quay đáng tin cậy cho các hệ thống theo dõi năng lượng mặt trời, theo dõi năng lượng mặt trời CSP, CPV, v.v. Các sản phẩm chuyên nghiệp và chất lượng cao của chúng tôi cũng sẽ được áp dụng như một giải pháp ổn định trên nền tảng làm việc trên không, cần cẩu xe tải, cẩu lấy gỗ, giàn khoan, thiết bị phun, phương tiện mô-đun thủy lực, dây chuyền lắp ráp tự động, hệ thống quạt gió, v.v.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Các ứng dụng
Hệ thống CSP tháp
Vì có nhiều gương tháp nên số lượng bộ giảm tốc quay là nhiều nhất trong các dự án tháp.Trạm điện tháp sử dụng bộ giảm tốc quay làm bộ phận dẫn động theo phương vị ngang trên khắp thế giới và góc độ có thể được chọn từ thanh đẩy hoặc bộ giảm tốc quay.Các nhà sản xuất EPC sản xuất nhiệt điện khác nhau áp dụng các thiết kế cấu trúc khác nhau.Vì tháp phát điện được trang bị nhiều tấm phản xạ năng lượng mặt trời lớn trên một khu vực rộng lớn của địa điểm, nên mỗi tấm đều được trang bị một cơ chế theo dõi, có thể phản chiếu chính xác ánh sáng mặt trời tới bộ thu trên đỉnh tháp cao.Điều này đặt ra các yêu cầu cao hơn về độ chính xác của bộ truyền cơ khí, tuổi thọ sử dụng, không cần bảo dưỡng và độ cứng của thiết bị truyền động quay.
