Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SDE 7 | Tỉ số truyền: | 57:1 |
|---|---|---|---|
| Đời sống: | ≥10000h | Tiếng ồn: | ≤60dB |
| Nhiệt độ hoạt động: | -40℃~+120℃ | Nguồn cấp: | AC/DC |

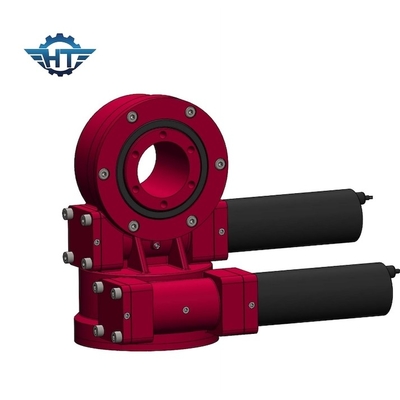

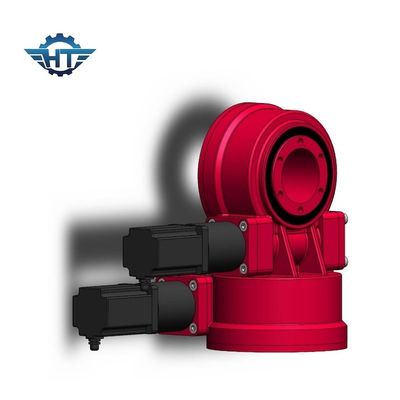

| tên sản phẩm: | Ổ đĩa xoay trục kép | Tốc độ: | 0,1-1,5 vòng / phút |
| Làm nổi bật: | slew drive motor,worm gear slew drive |
||
Ổ đĩa xoay sê-ri SDE của chúng tôi chủ yếu được sử dụng cho các hệ thống theo dõi năng lượng mặt trời PV, STP, CSP.
Các loại truyền động xoay khác của chúng tôi được sử dụng rộng rãi cho các ứng dụng xây dựng, chẳng hạn như cần cẩu xe tải, xe nâng người, bàn xoay, máy móc cảng, phương tiện mô-đun, hệ thống năng lượng gió nhỏ và thông tin liên lạc vệ tinh, phương tiện vận chuyển tải trọng lớn, thiết bị kiểm tra cầu, bệ làm việc bằng kính thiên văn, công cụ quay rổ yêu cầu, cần cẩu du thuyền, máy trộn xi măng, máy xúc, v.v. Chúng tôi cũng có thể cung cấp nhiều kích cỡ của ổ xoay và vòng bi xoay,động cơ thủy lực & Động cơ DC để phù hợp với các ổ đĩa xoay.Sản phẩm đã được xuất khẩu sang tất cả các nơi trên thế giới.
Biểu đồ hiệu suất của SDE Model Slewing Drive
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Các tính năng chính
1. Hệ thống sẵn sàng cài đặt với thiết bị và sâu tích hợp, dễ dàng tích hợp vào các ứng dụng hiện có
2. Giảm chi phí bảo trì
3. Các gói nhỏ gọn để tiết kiệm không gian cài đặt
4. Có sẵn mặt bích cho tất cả các động cơ điện và động cơ thủy lực tiêu chuẩn
5. Điều khiển giun
6. Lớp niêm phong IP66
7. Cấu trúc mô-đun cho phép sửa đổi rất nhanh
8. Kéo dài tuổi thọ-Vỏ bao bọc hoàn toàn bánh răng (bể chứa dầu mỡ, bảo vệ chống nhiễm bẩn và tiếp xúc)
9. Tải trọng tối đa trong thiết kế nhỏ gọn
Hướng dẫn cài đặt-kết hợp
1. Cài đặt ngang & Cài đặt dọc.
2. Kéo các ổ đĩa xoay đơn có thể đạt được các hệ thống truyền động xoay trục kép.
3. Một ổ đĩa xoay trục kép có thể đạt được hệ thống ổ đĩa xoay trục kép.
4. Một ổ đĩa xoay với một bộ truyền động tuyến tính cũng có thể đạt được các ổ đĩa xoay trục kép.
