Thông tin chi tiết sản phẩm:
|
| Vật liệu: | 50Mn, 42CrMo | Người mẫu: | SDE7" |
|---|---|---|---|
| Tỉ số truyền: | 57:1 | Mô-men xoắn đầu ra định mức: | 2000 Nm |
| giữ mô-men xoắn: | 13500 Nm | Nghiêng mô-men xoắn: | 13200Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | slew drive motor,slewing ring gear |
||

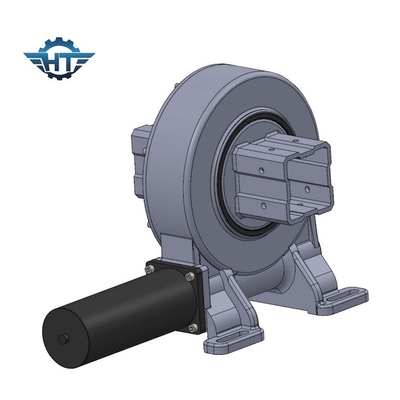

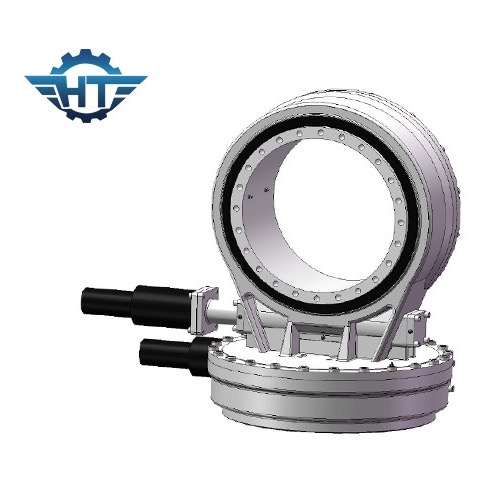

Hộp số truyền động xoay năng lượng mặt trời nhiều răng tiếp xúc cho thiết bị chính xác & theo dõi PV
Hộp số xoay năng lượng mặt trời Mô tả
Các sản phẩm của chúng tôi có phạm vi từ 200mm đến 5000mm, chủ yếu áp dụng cho thiết bị đào hầm, cần cẩu bến cảng và nhà máy đóng tàu, thiết bị xây dựng, cần cẩu di động, công nghệ ngoài khơi, cần cẩu tháp, nhà máy năng lượng mặt trời quay, cần cẩu boong tàu, cần cẩu đường sắt, thang máy người, tua-bin gió, và hơn thế nữa.Khả năng của chúng tôi trong việc tối ưu hóa thiết kế vòng bi cho các nhu cầu cụ thể của bạn là vô song và chúng tôi sẽ cố gắng hết sức để cung cấp cho bạn.
Ổ đĩa xoay là một loại sản phẩm xoay mới, thường được gọi là vòng xoay, thường bao gồm trục vít, vòng xoay, vỏ, động cơ và các bộ phận khác.Vì các thành phần cốt lõi là ổ trục xoay nên chúng có thể đồng thời chịu được lực dọc trục, lực hướng tâm và mô men lật.So với các sản phẩm ổ quay truyền thống, ổ quay mới có các tính năng dễ lắp đặt, dễ bảo trì và cấp IP cao hơn.
Đặc trưng
1. Mô-men xoắn giữ cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Ổ giun bao bọc bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải trọng cao
4. Chức năng tự khóa
Thông số hiệu suất ổ đĩa xoay mô hình SDE
|
Người mẫu |
Tỉ lệ |
Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (Nm) |
Mô-men xoắn giữ (Nm) |
Tải trọng trục (kN) |
Tải trọng xuyên tâm (kN) |
Hiệu quả |
Độ chính xác (°) |
tự khóa |
Trọng lượng (kg) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0,1 |
Đúng |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0,1 |
Đúng |
34 |
|
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0,1 |
Đúng |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0,1 |
Đúng |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0,1 |
Đúng |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0,1 |
Đúng |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0,1 |
Đúng |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0,1 |
Đúng |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0,1 |
Đúng |
705 |
ứng dụng
Ổ đĩa xoay được sử dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời PV, CPV, STP và các ứng dụng xây dựng bao gồm cần cẩu xe tải, xe nâng người, bàn xoay, máy móc cảng, xe mô-đun, hệ thống năng lượng gió nhỏ và thông tin liên lạc vệ tinh.
