Thông tin chi tiết sản phẩm:
|
| Vật chất: | 42CrMo, QT | Người mẫu: | SDE3 " |
|---|---|---|---|
| Kích cỡ: | 3 inch đến 25 inch | MOQ: | Một miêng |
| Tính năng: | bánh răng tự khóa | nhà ở: | Nhà ở khép kín |
| OEM: | Có sẵn | Xoay hướng: | Bất kỳ hướng nào |
| Làm nổi bật: | Bộ truyền động quay trục kép SDE3,bộ truyền động quay trục kép PV,bộ truyền động vòng quay SDE3 |
||

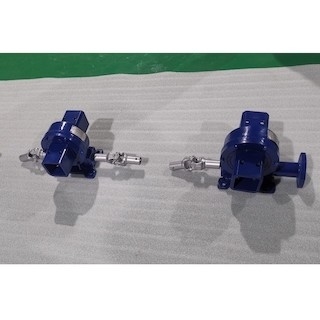

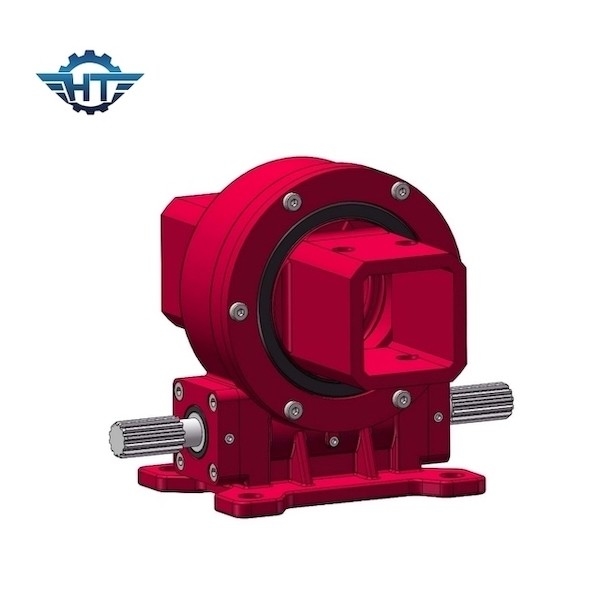

Tốc độ chậm SDE3 Worm Gear Driving Solar Slewing Drives for PV, CSP, CPV Power Station
Mô tả ổ đĩa năng lượng mặt trời Worm Gear
Bộ truyền động quay vòng Hangtuo có thể được sử dụng cho hệ thống theo dõi năng lượng mặt trời, đĩa năng lượng mặt trời, PV, CPV, CSP, tuabin gió và đĩa vệ tinh.Chúng được thiết kế cho tuổi thọ 30 năm, hoạt động trong điều kiện môi trường khắc nghiệt.Chúng chống ăn mòn, chống tia cực tím, có thể đảm bảo an toàn cho toàn bộ hệ thống trong thời tiết khắc nghiệt như mưa lớn, bão tuyết, bão, v.v. và có thể duy trì hoạt động của nó ở những vùng sa mạc có gió cát và chênh lệch nhiệt độ lớn.Chúng tôi có sẵn các kích thước khác nhau và có thể cung cấp dịch vụ tùy chỉnh dựa trên các yêu cầu kỹ thuật khác nhau.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Ứng dụng
Hệ thống phát điện bằng đĩa, Stirling
Theo dõi trục kép thực sự có thể được chia thành hai loại: ngang và cao.Bộ truyền động quay dọc và ngang có thể được sử dụng một mình, một bộ dọc và một bộ phòng ngủ có thể được sử dụng kết hợp hoặc hai bộ nằm ngang có thể được sử dụng để đạt được các chuyển động theo phương ngang và góc.
Hệ thống nhiệt năng lượng mặt trời dạng máng
Nó có thể được chia thành loại rãnh lớn và loại rãnh nhỏ.Do loại máng có độ mở lớn và yêu cầu tốc độ quay nhanh nên hiện nay xi lanh thủy lực được sử dụng nhiều hơn cho các loại máng lớn, một số loại máng lớn còn sử dụng thiết bị truyền động quay một trục có kích thước lớn.Đối với các máng nhỏ, chiều dài của bộ thu tương đối ngắn, rất thích hợp cho việc lắp đặt và sử dụng truyền động quay đứng dòng VE.
Hệ thống Fresnel
Thích hợp để lắp đặt và sử dụng ổ quay đứng dòng VE.
