Thông tin chi tiết sản phẩm:
|
| Tốc độ: | 0 ~ 1 Rpm | Ứng dụng: | ăng ten vệ tinh |
|---|---|---|---|
| Động cơ: | Động cơ điện, động cơ bước | Lớp IP: | IP66 |
| Bu lông gắn: | 6 * M10 | Đặc điểm kỹ thuật lắp đặt: | 80mm |
| Lỗ trung tâm: | 65mm | Tỉ lệ: | 31: 1 |
| Làm nổi bật: | Ổ đĩa quay vòng quay Antenna vệ tinh,Ổ đĩa vòng quay 65mm,ổ đĩa theo dõi năng lượng mặt trời 65mm |
||

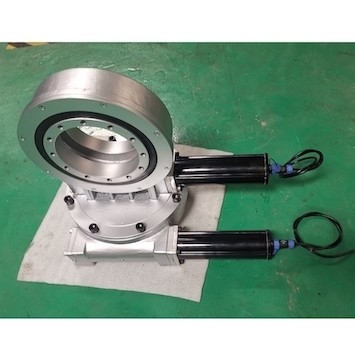

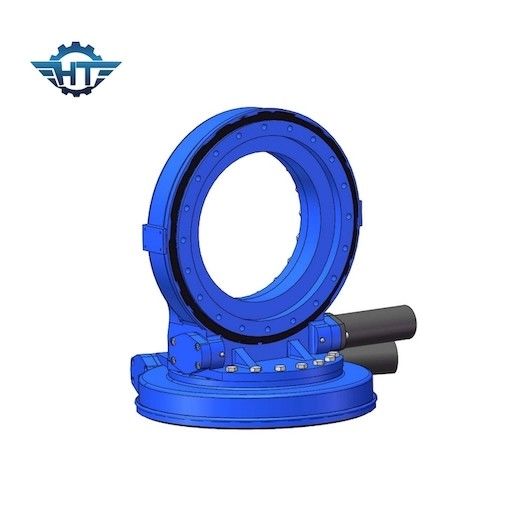

Trục kép 3 inch Truyền động quay với động cơ hành tinh 24VDC cho ăng ten vệ tinh
Mô tả Sản phẩm
Bộ truyền động quay giun của Hangtuo Machinery có bộ truyền động quay vòng siêu nhỏ gọn với mật độ công suất cực cao.Thiết kế này đặc biệt thích hợp để truyền lực và mômen cực lớn trong không gian lắp đặt hạn chế.Bộ truyền động côn được sử dụng trong bánh răng lái cho cần trục và hộp số xe hạng nặng, cũng như máy móc xây dựng, lâm nghiệp và nông nghiệp.Đối với những ứng dụng cụ thể này, chúng tôi liên tục cải tiến sản phẩm của mình để tối đa hóa việc truyền mô-men xoắn và giảm thiểu chi phí bảo trì.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) |
Tải trọng trục (kN) |
Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 705kg |
Các ứng dụng
Đế ăng ten vệ tinh truyền thống là cố định, và một số vệ tinh có độ kích thích cao cần đế xoay ăng ten vệ tinh có thể xoay theo thời gian để điều khiển ăng ten vệ tinh xoay để duy trì việc thu tín hiệu vệ tinh liên tục.Bằng cách lắp đặt ổ quay trên đế, đế có thể trở thành đế ăng ten quay và ổ quay của chúng tôi cũng có thể được trang bị động cơ điều chỉnh tốc độ, cho phép hệ thống tùy ý điều chỉnh tốc độ quay trong phạm vi tốc độ, đó là có lợi cho việc bắt tín hiệu.
